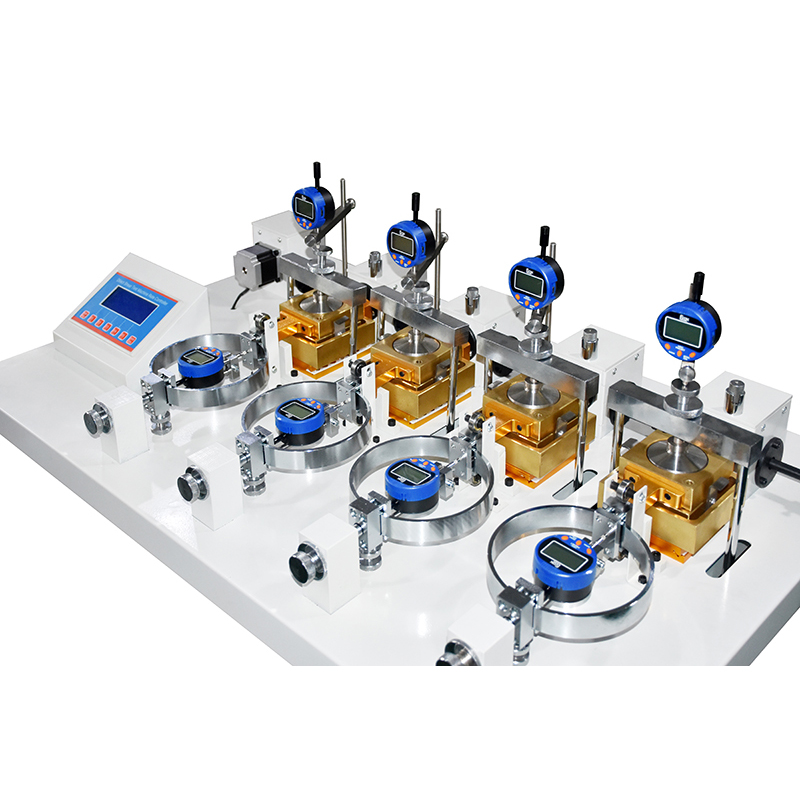

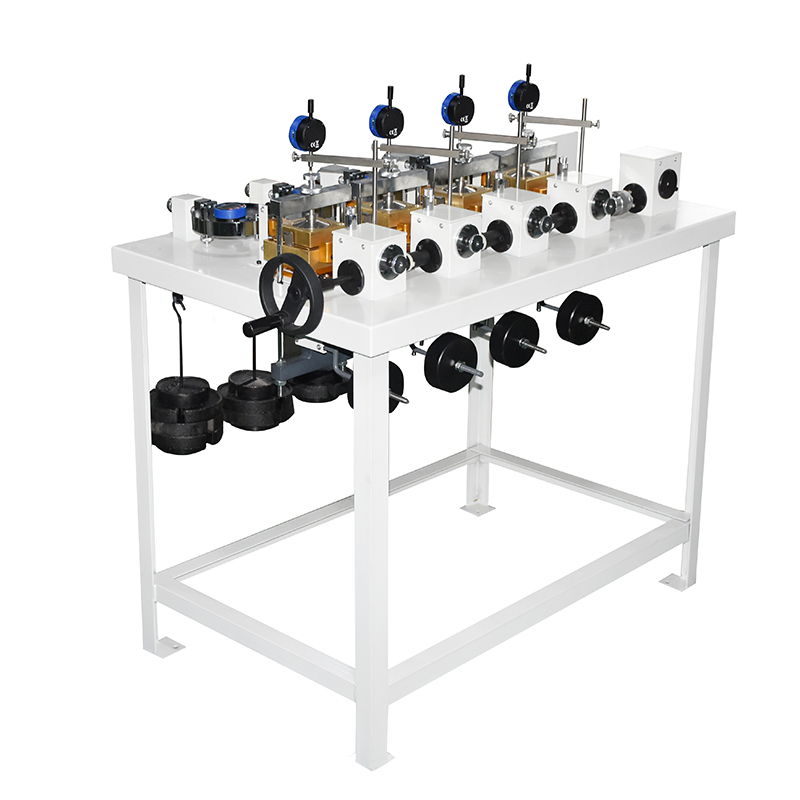

一、产品介绍

本仪器用于测定土的抗剪强度，通常采用四个试样，分别在不同的垂直压力下施加水平剪切力进行剪切，求得土样破坏时的剪应力，然后根据库伦定律确定土的抗剪强度系数，内摩擦角和凝聚力。

二、执行标准

JTG 3430-2020 公路土工试验规程

GB/T 50123-2019 土工试验方法标准

三、产品特点

1、低速步进电动作为驱动源，振幅小于2um。电动剪切速率为无极变速，可同时做四个试样的试验，也可分别逐个进行试验

2、剪切、退回具有自动停机机构；具有手动快速退回机构，可以进行土样往复剪切。

3、本仪器和土工数据采集处理系统配合使用，可大大提高实验的自动化程度。

四、技术参数

垂直荷重：400kpa

压力级别：50,100,200,300,400kpa

杠杆比：1:12

剪切盒：4只

试样面积：30cm2、高2cm

水平剪切力：1.2KN

推动轴推进速率：可供用户任意选择

输入总功率：﹤100W

电源：220V±10%，50HZ

仪器外形尺寸：1020×640×1100mm
