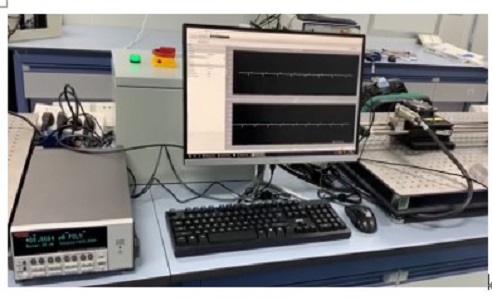

PDMS-100型压电材料摩擦纳米发电机测试系统

关键词：压电，摩擦，纳米，发电

前言：

PDMS-100型压电材料摩擦纳米发电机测试系统作为一种能量产生单元，在其内部的电路中，由于摩擦起电效应，两个摩擦电极性不同的摩擦材料薄层之间会发生电荷转移而使得二者之间形成一个电势差；在外部电路中，电子在电势差的驱动下在两个分别粘贴在摩擦电材料层背面的电极之间或者电极与地之间流动，从而来平衡这个电势差。摩擦纳米发电机的动力源既可以是已被人们认识的风力、水力、海浪等大能源，也可以是人的行走、身体的晃动、手的触摸、下落的雨滴等从没被人们注意过的环境随机能源，还可以是车轮的转动、机器的轰鸣等。

PDMS-100型压电材料摩擦纳米发电机测试系统利用摩擦起电效应和静电感应效应的耦合把微小的机械能转换为电能。这是一种颠覆性的技术并具有的输出性能和优点。它既用不着磁铁也不用线圈，在制作中用到的是质轻、低密度并且价廉的高分子材料。PDMS-100型压电材料摩擦纳米发电机的发明是机械能发电和自驱动系统领域的一个里程碑式的发现，这为有效收集机械能提供了一个全新的模式。

主要技术参数：

1、采样率50k/s，连续可调。

2、分辨率16bit

3、输入阻抗：1GΩ

4、输入偏置电流：+200pA

5、电压量程：10μV-200V

6、电流量程：20nA-20mA

7、电阻量程：10mΩ-200GΩ

8、软件：可自动调零、设置量程、设置采集速率、设置记录时间

9、可快速采集电流、电压、电阻、电荷随时间变化曲线

10、 输入电压：24VDC

11、 控制软件：专用控制软件

12、 运行环境：WINOOWs XP及以上

13、控制模式：速度、加/速度、行程、频率、推/拉力

14、有效行程：260mm（For Guide），

15、推力@48VDC：128N；
