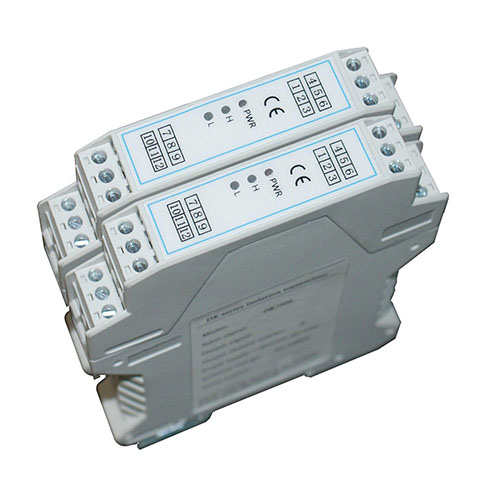

DK3050系列高精度电压信号输入型隔离变送器，DK3050为一进一出型隔离变送器变送器，DK3051为一进二出型隔离变送器变送器。DK3052为二进二出型隔离变送器变送器。本产品测量精度高，技术指标不虚标。 输入采用20位AD进行测量。变送输出采用16位变送。非廉价产品采用PWM形式变送不准、线性差、响应慢、精度不高、夸大产品性能的缺点。本产品隔离电压2000伏。

产品特点

可兼容三线制输入；

变送精度高于0.1%;

低温漂精密电压源设计；

数据转换精度20位AD精度；

一拖二可不同输出类型

输入
0-1V，0-5V，0-10V，±1V，±5V，±10V，1-5V，2-10V

输出
0-5V，1-5V，0-10V，2-10V, 0-10MA，0-20MA，4-20MA

通讯
无

报警
1.低于量程下限
2.高于量程上限

3.断偶

指示灯闪烁报警。

其它详细参数

Ad精度             20位

输入阻抗            >300KΩ

馈电电压/电流        24V/25MA

Da精度             16位

输出电压/负载电阻     0-5V，1-5V/RL>120KΩ

输出电流/负载电阻     0-20MA，4-20MA/RL≤650Ω

供电电压            DC:24V(±10%）

电源保护            反向和ESD保护

功耗              <2.7W（24V电源，20mA输出时）

测量精度（20℃）      0.1%FS

温度漂移（0℃~50℃）    50PPM/℃

绝缘强度            2000V AC 1MIN（输入、输出、电源之间）

电磁兼容性           IEC61326-1

使用环境温度          -20℃~50℃

适用现场设备          电压型信号输入和三线电压型传感器

选型尺寸
宽17.5*高99*深114.5mm

选型示例

例如：需要1路0-5V输入，一路0-10ma输出，输入开路时输出上限，

则选型代码为:

DK3050-IN:0V5-OUT:0MA10-AM:1
