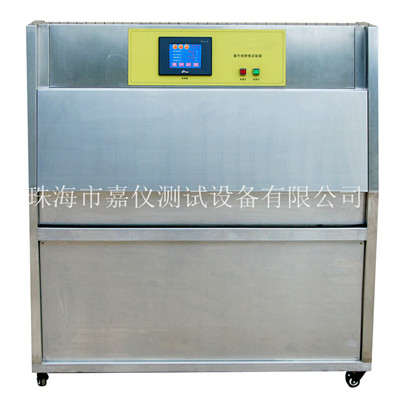

UV紫外线老化试验箱

JAY-1119

一、用途：本产品适用于对各种材料试验室光源暴露方法中的荧光紫外灯方法，主要是对材料置于室外的变化以及新材料改进配方和产品的耐久性试验等。

二、产品概述与特点：产品采用能模拟阳光中UV段光谱的荧光紫外灯，并结合控温、供湿等装置来模拟对材料 造成变色、亮度、强度下降；开裂、剥落、粉化、氧化等损害的阳光（UV段）高温、高湿、凝露、黑暗周期等因素，同时通过紫外光与湿气之间的协同作用使得材料耐光能力或耐湿能力减弱或失效，从而广泛用于对材料耐气候性能的评价.设备具有提供的阳光UV模拟，使用维护成本低廉，易于使用，设备采用程序控制器自动运行试验周期，自动化程度高，灯光稳定性好，试验结果重现率高等特点。

三、结构：

  3.1.紫外荧光灯：

设备共使用八根UVA-340荧光紫外灯管，每支40W，适用于不同类型的聚合物和稳定剂的性能比较，还是进行相关性研究的选择,UVA-340在QC和R&D的应用和对强耐用材料试验中有重要作用，可以加速试验，快速提供评价结果。

  A.灯管的安装：紫外灯属于易碎品，因此产品出厂时另行包装，安装时应特别小心，以免

    造成不必要的损失。安装时应在设备断电后掀开试验仓盖和灯管两侧更换端口，将紫外

    荧光灯对正密封圈插入，然后推动灯管将灯管对正另一侧密封圈插入，最后调整好灯管

    两端密封帽，装上灯管供电接插件。注意所用灯管表面洁净情况，以防影响灯管辐照度，

    如有污染，应用酒精擦拭表面。备用灯管应贮存于通风干燥无腐蚀环境中。

 B.灯管辐射量的保持：荧光紫外灯由于长时间使用，其输出光能会逐渐衰减，以至达不到预期效果,为了减小因光能量衰减造成试验的影响，所以本试验箱在所有的八支灯管中每隔1/4的荧光灯寿命时，由一支新灯管替换一支旧灯管，这样，紫外光源始终由新灯和旧灯组成，从而得到一个输出恒定的光能量，按图3所示对进行更换，以保证设备性能。

  3.2.控温系统：

3.2.2.采用A/D控制模块进行PID调温调湿方式、确保温（湿）度控制精度。多点故障、

        信息显示，便于检查排除故障。

  3.3.供湿系统：供湿系统由水槽、加湿系统等组成，通过湿气冷凝机理，使试样暴露面凝露湿润，模拟雨水、高湿、凝露并与阳光（UV）黑暗协同作用来营造试验环境。

  3.4.试样承载装置：设备试样承载装置位于UV灯均匀辐射面上，由铝合金柜式基架组成，共可承载标准试样21片（75 mm×200 mm×1.5mm）。

  3.5.保护系统：设备具有缺水、防干烧、超温、短路、过载等保护系统，分别位于电控面板和电控柜内。进入报警状态后，自动切断设备工作系统电源，使设备停止运行，并发出声响提示，确保设备和人身安全。

四、技术指标

4.1.型    号：          JAY-1119

4.2.工作室尺寸：         380mm×1140mm×400mm （深×宽×高）

4.3.外箱室尺寸:          550mm×1330mm×1480mm（深×宽×高）

4.4.◎内胆材料：         SUS不锈钢板

      ◎外壳材料：         SUS不锈钢板

4.5.温度范围：           RT+10℃～70℃

4.6.温度均匀度：         ±3℃

4.7.温度波动度：         ±0.5℃

4.8.湿度范围：           ≥75%RH

4.9.灯管内中心距离：     65～70mm

4.10.试品与灯管中心距离：55mm

4.11.辐照计：           （客户自备）

4.12.水源及耗量：        洁净水或蒸馏水8升/天（客户自备）

4.13.紫外灯管：          UV波长320～400nm

4.14.喷水：              0.8MM喷水孔,喷头8个

4.15.紫外灯管：          UVA-340(美国进口)

  4.16.符合标准: GB/T 14522-93中华人民共和国标准《机械工业产品用塑料涂 料、橡胶材料、人工气候加速试验方法》

4．17．GB/T14552-2008《中华人民共和国标准--机械工业产品用塑料、涂料、橡胶材料—人工气候加速试验方法》中的a、荧光紫外线／冷凝试验方法。

4．18．GB/T16422.3-1997 GB/T16585-96 相关分析方法。

4．19．GB/T16585-1996《中华人民共和国标准—硫化橡胶人工气候老化（荧光紫外灯）试验方法》。

4．20．GB/T16422.3-1997《塑料实验室光源暴露试验方法》等相应标准条款设计制造标准。

4．21．符合国际测试标准：ASTM D4329、ISO 4892-3、ISO 11507、SAE J2020等现行紫外线老化试验标准。

4．22．其他各类标准未详尽列出，如有需要，请与我司技术部门确认。

  4.17.电源功率：  AC 220V 50HZ  4.5KW



五、试验设备:

  5.1.试验箱的结构由耐腐蚀金属材料制成，包含8只荧光紫外灯，盛水盘，试验样品架和温度、时间控制系统及指示器。

5.2.灯管功率40W，灯管长度1200㎜。试验箱均匀工作区域的范围为900×210㎜。

5.3.灯安装成四支一排，分两排安装，每排灯的灯管平行安装，灯的中心距离为70㎜。

5.4.试验样品固定安装在相距灯表面的最近平行面50㎜的位置，试验样品和它的支架构成箱的内壁，它们的背面曝露于室温的冷却空气中，由于试验样品和箱内空气的温差。使试验样品表面的冷凝阶段产生稳定的凝露条件，试验箱应由底部经箱外壁和试验样品的通道产生自然空气对流。

5.5.水蒸汽由加热箱低的盛水盘产生，水深不大于25㎜，并有供水自动控制器，盛水盘应定期清洁防止形成水垢。

5.6.试验箱的温度由固定有宽75㎜、高100㎜、厚2.5㎜.黑色铝板(黑板)上的传感器进行

    测量,该黑板应放置于曝露试验的中心区域,温度计的测量范围为30～80℃,容差为±1

    ℃.光照和冷凝阶段的控制应单独进行,冷凝阶段由加热水温进行控制。

5.7.试验箱应放置于温度为15～35℃的试验室内，距离墙300㎜，并应防止其它热源的影响，试验室内的空气不应强烈的流通，以免影响光照和凝露条件。

六、控制系统：台湾QTEST触摸式智能可程序控制器

（1） 初始画面。

用户可以通过主目录画面切换到其他画面，主目录画面如下图所示。

（2）定制运行功能。

用户可以使用本功能实现连续紫外试验功能。在定制运行画面中，用户可以手动控制各功能的开启与关闭。在此画面，可实现温度整定，具有温度自动演算功能。





（3）程序控制功能。

    在程序控制画面，用户可以按照编辑好的程序自动运行本设备。程序运行时，设备具有保跳段等功能。并且能直观地观察到程序的总运行时间、程序段的段运行时间、程序编号等基本信息。同时，各系统的运行状态也会直观地显示在画面上。



（4）文档管理功能。

    本设备具有强大的文档记录、管理、储存功能。

① 文档功能：可选择禁用或启用文档功能。

② 文档名称：可编辑所保存文档的文件名称，可设定10个字符的文件名称。

③ 保存编号：设备内部存储可支持记录4个文档。默认情况下旧的文件将被新的文件覆盖，但用户也可通过设定保存编号来文件的保存地方。

④ 采样时间：具有1秒、10秒、30秒、60秒采样功能。

⑤ 文档管理：可通过外接电脑实现远程监控和数据采集及打印。

七、试验条件:

  7.1.试验样品固定装置于试验架上，面对荧光灯当试样未将样品架填满时，则需用黑板将样品架填满，保持试验箱内壁封闭。

  7.2.试验温度。光照时可采用50、60、70℃三种温度，优先推荐采用60℃；冷凝阶段的温度为50℃，温度的容差均匀度为±3℃。

7.3.在更换灯管时，应擦干盛水盘和进行清洁，避免形成水垢。

八、试验样品和性能评定:

  8.1.外观的评定：对涂料主要是外观的评定，塑料和橡胶必要时也可以进行外观评定，检查的项目主要是光泽、颜色变化、粉化、起泡、裂纹及尺寸稳定性等。应尽量用仪器进行定量的项目检测，如光泽、色差计。

  8.2.力学及其它性能的评定：一般橡胶材料进行抗拉强度、延伸率、硬度测量、塑料测量冲击强度、断裂延伸率、拉伸强度、弯曲强度，如必要可规定其它性能测试项目。

九、安全注意事项：

        9.1.人的眼睛和皮肤经常暴露在紫外线下会造成灼伤或其他改变，并且在UV灯点燃时有臭氧产生，高浓度臭氧会引起人体胸闷等不适现象，为防止上述现象的发生，应注意现场通风和防护用品的穿戴。

  9.2.为保证设备的安全，请安装外部保护机构，并按产品铭牌要求供给电源。

  9.3.设备严禁用于易燃、易爆、有毒、强腐蚀物品的试验。

  9.4.非专业人员不得拆卸、维修。

  9.5.设备应有可靠接地。设备发生故障，需要更换零件，请更换相同型号规格的配件。

9.6.试验中严禁打开试验仓门。

十、使用环境：

  10.1.温度：15～25℃

  10.2.大气压：86～106Kpa

  10.3.周围无强烈振动；

  10.4.无阳光直接照射或其它热源辐射；

  10.5.无强烈气流，当周围空气需要强制流动时，气流不应直接吹到箱体上；

  10.6.无强电磁场影响；

  10.7.无高浓度粉尘及腐蚀性物质。

  10.8.为保证设备的正常运转与操作方便，除保持水平安放外，设备与墙或器物之间应预留60cm空间，以便操作维护、通风。

七、主要配件选用：

序号	名称	产地品牌
1	真彩触摸屏控制器	台湾QTEST
3	紫外线灯管	美国QLAB
4	交流接触器	中国正泰
5	中间继电器	日本欧姆龙OMRON
6	计时器	日本欧姆龙OMRON
7	超温保护器	韩国RAINBOW
8	固态继电器SSR	台湾阳明FOTEK
9	温度传感器	台湾宣荣
10	空气开关	中国正泰
11	循环风机	台湾 SCUMOM
12	电加热器	台湾隆星
13	喷淋水泵	广东凌霄
