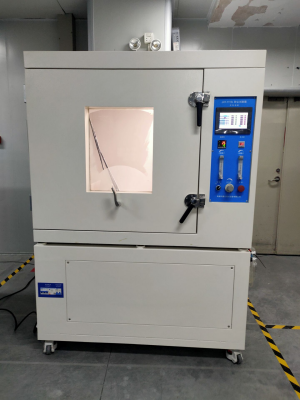

砂尘试验箱

JAY-1115L

一、满足标准：

1、GB4208-2008外壳防护等级IP5X/IP6X；

2、DIN40050-9外壳防护等级IP5K/IP6K；

3、ISO20653-2006外壳防护等级IP5K/IP6K；

4、GB/T2423.37-2006试验L:砂尘试验 方法La2；

5、IEC60529-2001外壳防护等级。

二、功能概述：

砂尘试验箱主要模拟砂尘环境，来检验电子电气产品的防尘能力，通过风机吹尘提供一个自下而上的悬浮状态的载尘状态，粉尘在试验箱内循环使用；设备门前端带观察窗，并带有擦尘雨刮。

三、技术参数：

1、 试验用尘：能通过筛孔为75μm、金属丝直径为50μm方筛孔的干燥滑石粉；

2、 粉尘量：2-4kg/m³；

3、 气流速度：<1.5~2m/s；

4、 抽气压力范围：常压～-2kPa可调节；

5、 抽气流量范围:60-6000ml/min可调节；

6、 加热温度：常温～+50℃可设定；

7、 吹尘风机频率：10-50Hz可设定；

8、 内壁除尘振动方式：采用气动振动方式，振幅无级可调；

9、 压差平衡装置：保持室内大气压处于正常状态；

10、 带玻璃窗密封门，配备除尘刷可便于观察室内状况；

11、 不锈钢栅栏搁板放置测试样品；可载重200KG;

12、 真空系统配置：真空泵、流量计、真空负压表、调压阀、过滤器；

13、 箱体材料：内壁采用优质不锈钢材料焊接而成，外壁采用钢板喷涂；

14、 配置样品试验电源（防尘插座）、过线孔；样品电源通断由本机控制；

15、 内空尺寸：W1000mmXD1000mmXH1000mm （1000L);

16、 外箱尺寸：W1450mmXD1270mmXH1950mm;

17、 控制界面为触摸屏操作，操作方便，程序参数设定后自动测试。

控制硬件：PLC+触摸屏控制；

可设定参数：试验总时间、吹尘时间、内壁除尘振动时间、负压控制时间、样品通电时间；

试验时间：0-99999Min60S（可设定）；

吹尘开启：0-99999Min60S（可设定）；

吹尘停止：0-99999Min60S（可设定）；

内壁除尘振动开启：0-99999Min60S（可设定）；

内壁除尘振动停止：0-99999Min60S（可设定）；

负压开启：0-99999Min60S（可设定）；

负压停止：0-99999Min60S（可设定）；

样品通电：0-99999Min60S（可设定）；

样品断电：0-99999Min60S（可设定）；

风机运转频率：10-50Hz（可设定）。

17、安全保护：过载保护、漏电保护、短路保护；

18、 照明：箱内配备LED照明灯；

19、换尘方式：底部球阀可打开，不锈钢接盘接尘换尘。

20、设备电源：AC380V/50Hz；3KW。
