FK600计数器使用说明

技术特点

Fk600型光栅表是一个六位显示的位置、控制、显示模块。可广范应用于工业控制领域。

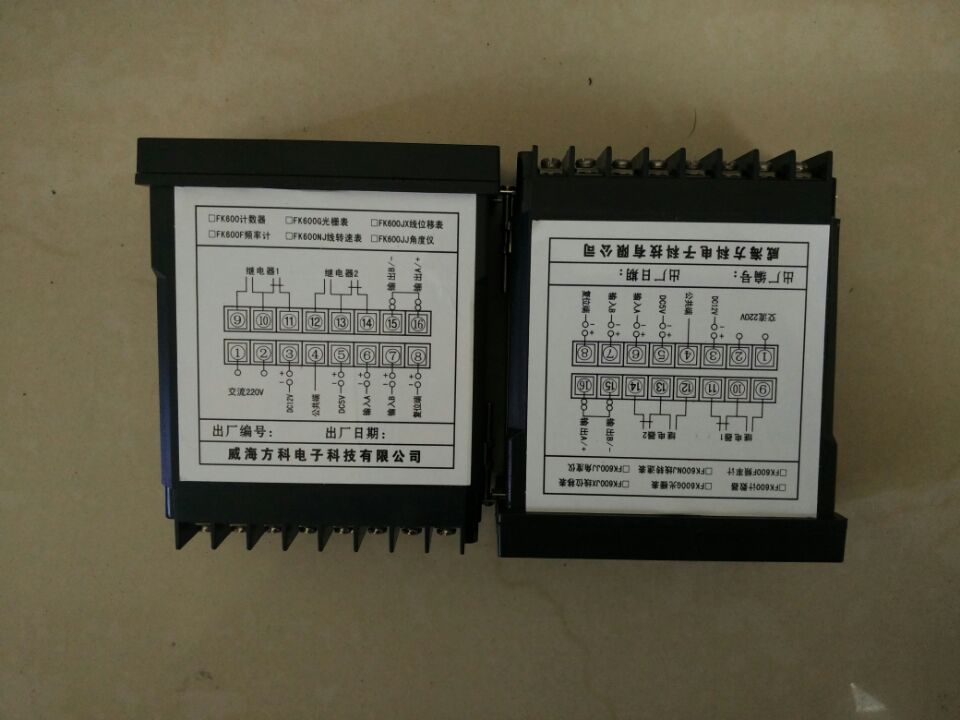

◆ 国际通用的96×48×115mm标准机箱，六位0.56英寸数码管显示。

◆ 输入A和输入B构成双输入端，可识别相位为90度的脉冲编码器信号。

◆ 可输入单路开关信号（脉冲）用于计数（单向）或测速。

◆ 设有外部清零端子，可由外部开关控制清零。

◆ 设定两个控制值，两路继电器输出，可用于控制或报警。

◆ 可选4种继电器输出方式。

◆ 可设定自动延时复位时间，实现自动延时复位功能。

◆ 峰值显示功能。

◆ 可计数/计速，由内部参数设置。

◆ 参数设定密码保护功能。

◆ 当前计数值、设定值掉电不丢失。

◆ 可设定倍率，确定输入脉冲与显示值之间的比例关系。

◆ 外接传感器：

a． 角、线位移光栅传感器，给传感器提供5V(100mA)、12V(100mA)供电。其它电压可定制。

b． 接近开关或霍尔开关，可对其脉冲进行计数或测速，只接于A相端子。

◆ 计数倍率：单倍频、双倍频、四倍频可选（倍率值为1.000时为四倍频）。

◆ 差补功能：可设定1个插值基点，从而实现线性差补功能。

◆ 具有4~20mA电流输出功能。

◆ 具有485通讯功能。通讯波特率为9600bps，0.5秒主动发送一次显示值。

技术参数

◆ 供电电压：AC220V 50Hz

◆ 输入阻抗：5K

◆ 脉冲频率：≤500K

◆ 倍率范围：0.000~999.999

◆ 显示范围：-999999~999999

◆ 脉冲电平：低电平：-50V~0.5V  高电平：3.5~50V

◆ 脉冲宽度：最小2us

◆ 触点容量：AC220V1A  DC24V1A

◆ 安装方式：卡入式

◆ 开孔尺寸：92×43. 5mm

◆ 环境温度：-10℃~50℃

参数说明

Pn000：小数点的位置（显示值中小数位数）。默认值为2。

Pn001：计数倍率。是确定输入脉冲与显示值之间的比例关系。范围：0.000~999.999。默认为1.000。计数/测速模式下均起作用。

Pn002：上限值。是使上限继电器动作的计数值。默认为1000

Pn003：下限值。是使下限继电器动作的计数值。默认为-1000

Pn004：计数方向。默认值为0，表示正向计数。如出现显示值方向与实际方向相反情况时，可通过调整该参数使其一致。

Pn005：初始值。即前次断电时自动保存的显示值。开机后，显示值=初始值+计数值。默认值为0。

Pn006：参数保护密码。非零时，参数受到密码保护，必须输入正确的密码才能进入参数页，进行参数的修改。默认值为0。

Pn007：继
