VOCS在线监测系统设备VOCs检测方法
  VOCs排放连续监测系统是一款兼容全热法和冷干法等多种前处理技术，可以在线监测气体中的气体（包括甲烷、非甲烷总烃、苯系物等），也可以根据用户需求扩展到其它多种挥发性组分（例如酮类、脂类等）的监测，仪表内部采样、进样和检测系统全部采用高温伴热方式，有利于高浓度高沸点样品的测量。针对复杂现场应用工况，采用易于防爆设计的结构，可满足石油化工、制药、汽车制造、家具制造、半导体制造、印刷、喷涂等众多行业的监测需求。根据不同监测要求，此仪表具有不同定制化量程可供选择，满足不同用户对VOCs的监测需要。

系统特点
  采用气相色谱法进行检测，符合VOCs检测方法的检测标准；
  系统采用全热法，从采样到分析全程高温，无需除水，避免样品损失，使监测数据准确可靠；
  具有快速旁通流路，仪表采样响应快；
  具备自动吹扫功能，可自动去掉探头滤芯表面的粉尘，延长探头使用寿命；
  具备自动校准功能，支持全程自动校准，无需值守，ZD限度减少人工维护量；
  系统可监测总烃、甲烷、非甲烷总烃、苯系物、恶臭以及上百种废气等，可满足不同客户的监测需求；
  用户可选防爆型设计，采用正压防爆柜设计，可安装在防爆区域，可靠。

技术性能
  测量原理：气相色谱原理（GC-FID）
  检测器:氢火焰离子化检测器（FID）
  采样方法:抽取式+全程高温伴热（175℃）
  测量组分:VOCs（总烃、甲烷、非甲烷总烃、苯系物等）
  测量量程：0-10000PPm
  检出限：甲烷 0.1ppm，非甲烷总烃：0.05PPm；苯：0.1PPm
  重复性：≤3%
  测量偏差：≤2%F.S.
  分析周期：≦90S
  输出：4-20mA、RS232/RS485、以太网
  功率电源：≦800VA，220V AC/50HZ
  工作环境：温度：(5-35)℃，湿度：（20%-90%）RH

VOCs的应用范围

挥发性气体连续排放监测系统应用于炼油与石化行业、医药制造、工业涂装、半导体集成电路、家具制造和印刷等众多行业。

系统原理

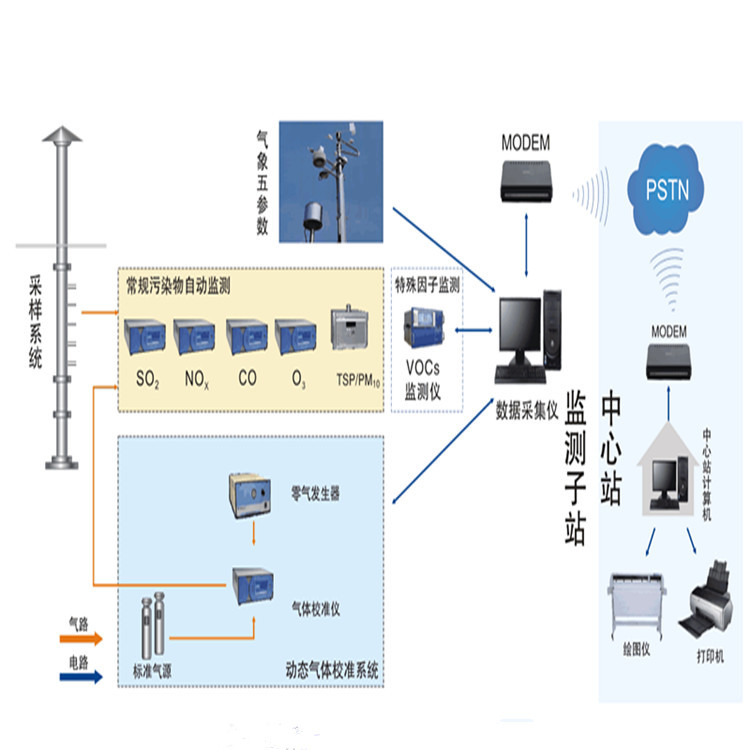

系统从采样点抽取被测气体，通过探头除尘，高温伴热管进入预处理系统，气体预处理完毕后再进入在线气相色谱仪，在此对样气进行定量采集，后通过阀切断，由载气将样气带入色谱柱进行组分分离，分离后的组分依次进入高灵敏度的氢火焰离子检测器（FID）检测，后通过软件自动完成数据的采集处理、数据传输，实现样气的自动监测。

系统总体功能特点

全程伴热方式，从采样探头到zui后检测废气排出全程120~150℃保温，采用电加热控温干法取样方式，有可靠性，能真实反映污染源气体成分含量，无附加误差

反吹功能：设计的污染源在线自动监测系统的污染源采样探头具有自动吹扫功能。

其它功能：主要分析仪器自诊断、自动控制、自动校准、系统网络化、错误代码指示等功能。

数据处理系统：选用的上位机软件是针对污染源非甲烷总烃在线自动监测系统监测的软件，可将非甲烷总烃的数据显示，存储并处理计算，并将所有监测数据进行存储，生成报表，以便查看任意时间段的监测数据

污染源在线自动监测系统具有可靠性、可维修性和可扩展性。监测设备充分针对非甲烷总烃进行监测。

配置的软件与系统的硬件资源相适应，除系统软件、应用软件外，还配置了在线故障诊断等。

污染源在线自动监测系统设计的分析仪器和监测仪表包含了为日常维护人员检修提供的电信号接口，从而方便了技术人员检修。

所有烟道设备可以满足在下列恶劣环境下应用：烟道压力（-4.9到+4.9kpa）、烟囱入口温度（小于250℃）、相对湿度（小于95%，无凝露）。

污染源在线自动监测系统设计与污染源或校正气接触的探头和其它零部件管路均由316L不锈钢和聚四氟乙烯材质组成。
