电源线弯曲试验机

JAY-2149L

一、产品概述：

本装置符合GB2099.1、GB4706-1第23.3及25.14条、IEC60335-1第23.3及25.14、VDE、UL817、60320、IEC60884、3112、514B等标准要求，适用于测试家用及类似用途器具电源引线和耦合器引线耐弯曲（弯折）性能，也可用于插头插座电源线耐弯曲测试。

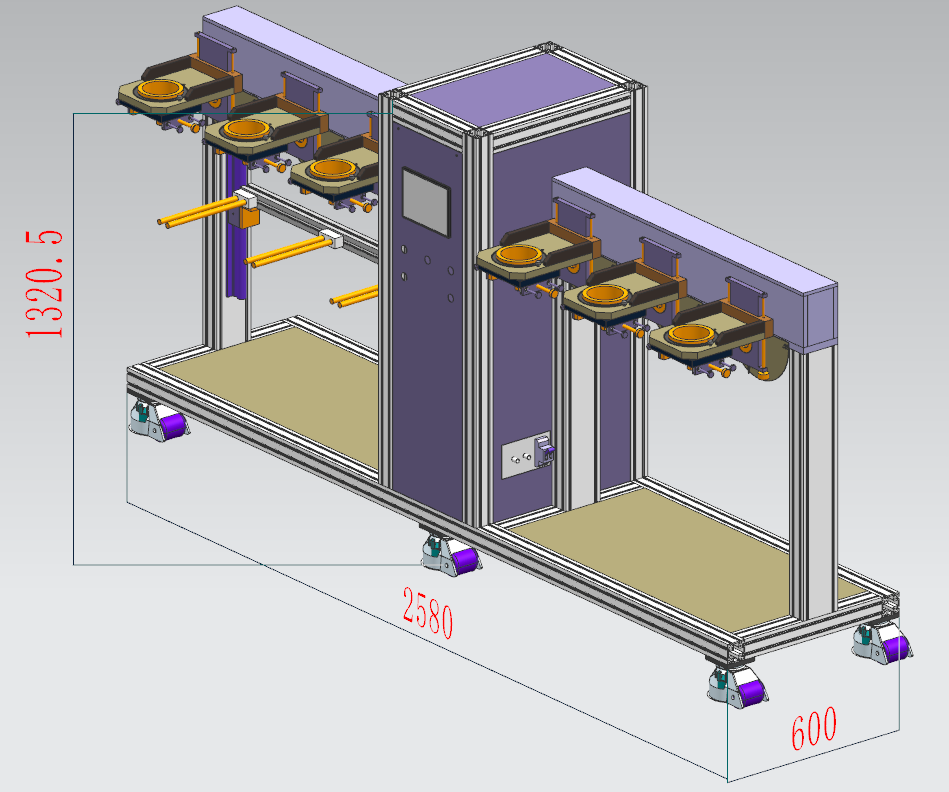

该设备采用三菱PLC电气控制，7寸彩色LCD触摸屏智能化操作，通过伺服电机驱动，三工位同步控制，可预置试验次数（次数为999999次），试验速度、试验角度，且带有电流导通检测功能。设备达到预置次数或导通电流检测断开时候当前工位停止动作，且记录当前试验次数并发生试验结束的声音信号。接上负载可做负载通断测试。

该设备采用客户要求特制夹具，可夹持电源线耦合器顶端10mm位置，并可水平方向旋转90°，上下调节，方便电源线耦合器不同方向弯曲试验，同时带有垂直于弯曲方向轴心指示器；夹具可移动使弯曲点对准轴心指示器，试样安装方便准确。整机美观大方，功能及可靠性强，适用面广，是小家电企业必备的实验室检测设备。

二、技术参数:

1、电源220V  50Hz；

2、电气控制：三菱PLC可编程控制；

3、驱动方式：伺服电机2台；

4、控制操作方式：触摸屏智能化操控；

5、工位：6工位，1台伺服电机控制3工位同步；

6、弯曲角度：左右各45°（90°）、60°（120°）、 90°（180°），

弯曲起始位置（0°）任意设置，每工位有刻度盘对应参考；

7、自动弯曲速率：10～60次/min可预置；手动旋转速度可调0-180°/S,可预置；

8、试验次数：0-999999次，可预置，各工位组对应显示试验次数；

9、负载砝码：20N（2Kg）、284g 、20.2N（2.1Kg）；每工位一个。

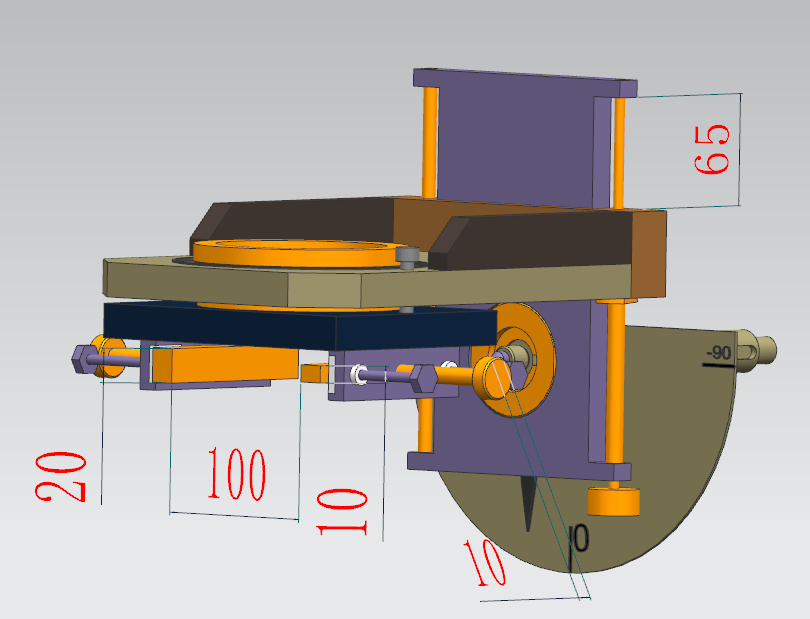

10、试样夹具：夹具六套，可实现弯折点上下移动、水平旋转90°调节，转动角度指示刻度，带弯曲中心轴指示器；

11、试样夹具：厚度为10mm，大夹持60mm试样，

12、启动方式：程序上可以达到单独启动，也可以同步启动，由PLC程序控制，可由触摸屏控制。

13、摇摆次数累加功能：可以成自动累加，也可以随时更改计数次数，但更改后的计数是从此数值开始继续累加的。也可以随时清零，然后继续累加。

14、砝码安装方式：采用悬挂的形式，上下动作时，不会掉落。

15、夹持块数量：宽度1cm和2cm（各一套），利用螺丝进行固定，可随意更换。

16、夹具圆孔的孔径：100mm，导线的夹持夹可拆卸。

17、 试验完成报警音：检测完成后，自动警报音。

18、急停后动作方式：在急停之后，程序不会计数清零动作，清零必须由人工操作。急停之后恢复，自动回到原始位置。

19、链条传输动力和精确度：采用同步皮带和同步轮传动，不会产生大的误差，由于为往复运动，会自动消除误差，误差范围在允许的范围内。误差的产生主要是涡轮蜗杆的间隙，此机械误差是恒定的。

20、动作原理：采用伺服电机驱动系统，摆动角度与速度调节精度高；

21、电流导通检测：配外接电源接线端子和漏电保护断路器，保证安全。试样接通外电源后具有导通检测功能，如试样无电流通过，相应工位组指示灯报警且停止测试功能，对应工位记录当前运行次数；

22、电流回路原理：

 22.1、由电箱内部接出直流电源24V，用于单纯做电源线通断试验，由24V电源与电源线形成电气回路，进行检测 ，电源线接在此接线端子上

 22.2、由外接端子接入市电，由漏电断路器与插座组成，电源线插进插座里，形成电气回路，电箱内部有电流检测元件检测电流的。有电流时每弯曲一次计数一次，两边可做成既可单独运行，也可同时运行，即可单独计数复位，也可总复位。

23、外接电方式：提供端子，即可

24、急停键设置：急停为单独动作，左右各一个急停键，共计二个。

25、警报方式：

试验完成结束时，警呜声响起，

试验过程中，样品失效时：警报灯亮起。
