型电热毯撞击试验装置JAY-5206

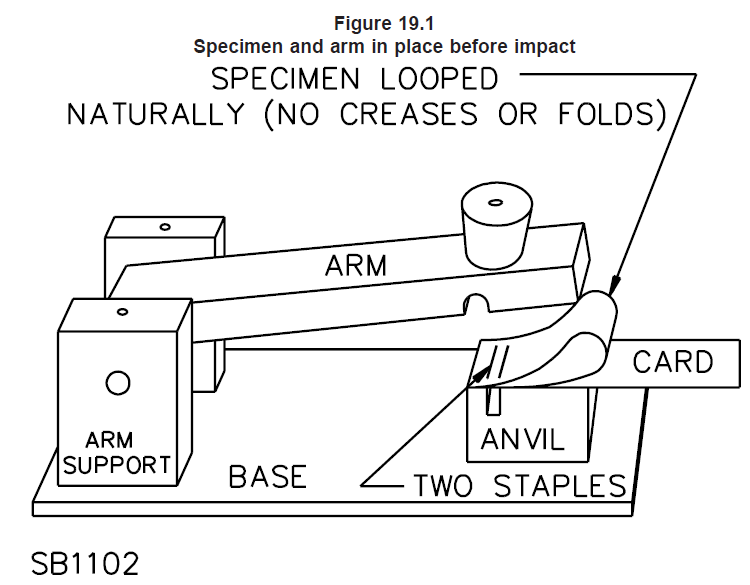

IEC 60335-2-17、GB4706.8-2008：21.109：图109，此试验装置具有一个钢臂，臂的一端可以自由转动，以使臂的另一端可以落在放样品的一个钢砧上。钢臂组件的质量为3. 1 kg±0. 03 kg，而且臂和砧上都开有槽，以清除将样品固定到纸板上的订书钉。在其臂处于打开位置时，将试验装置放入一个顶部开口，温度保持在(-20±2)℃的箱内。将十个样品都放在低温箱的底板上，使它们的环处于最上部。让样品冷冻1h，然后，不将其从低温箱中取出，把样品中的一个环部朝上放在试验装置的砧上。试验装置的臂以与水平成85°下落撞击样品。
