SWR德国斯威尔SolidFlow系列微波固体流量测量

德国SWR斯威尔微波固体流量测量仪简介：

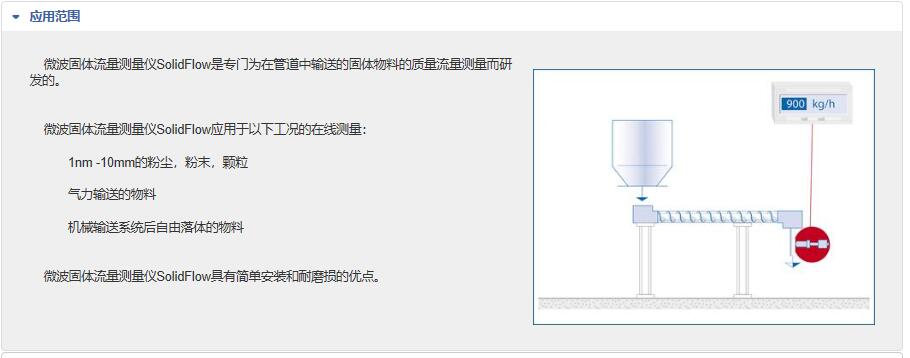

在自由落体和气动输送中连续测量各种类型的粉尘、粉末和颗粒的质量流量 ? - 用于20t/h以下固体质量流量在线测量的微波传感器。 ? - 用于气动稀相输送或机械送料后的垂直自由落体。 ? - 通过焊接底座轻松组装 ? - 几乎所有类型的粉尘、粉末、颗粒 ? - 最新技术和主动绳流补偿 ? - 适合几乎所有直径的管道测量 功能和优点 ? - 使用焊接底座进行简单的改装 ? - ATEX认证 ? - 几乎所有类型的粉尘、粉末和颗粒都可以测量 ? - 无任何部件安装在测量管道中，传感器的安装不会改变管道内壁原有的剖面轮廓 ? - 测量原理：微波 ? - 在线流量计量 ? - 流量测量，流量高达20 t/h ? - 具有可靠的主动绳流补偿 ? - 耐磨 应用场合 >被测物料：各种类型的粉尘，粉末和颗粒，流量可达20吨/小时 >粒度在1μm至1cm之间 >机械输送系统后的气动输送或自由落体 ? - 生物质锅炉 ? - 水泥 ? - 化工 ? - 燃煤电厂 ? - 喷涂 ? - 食品 ? - 焚化 ? - 矿物质 ? - 木材 ? - 石灰厂 ? - 能源 ? - 石膏 ? - 发电站 ? - 铸造厂

典型应用行业：本产品适用于流量≤20t/h情况下使用

德国SWR斯威尔SolidFlow系列微波固体流量计

1自由落体段玉米面流量测量,2自由落体段面包粉流量测量, 3土豆片生产过程中调料粉剂量分配,4 气力输送中5石灰石粉末的持续测量6自由落体段生石灰流量测量7自由落体段生石灰流量测量8磷酸钠流量测量9盐颗粒在自由落体段的持续监测10垃圾电厂活性炭流量测量,11.HOK垃圾焚化炉污染物排放流量测量

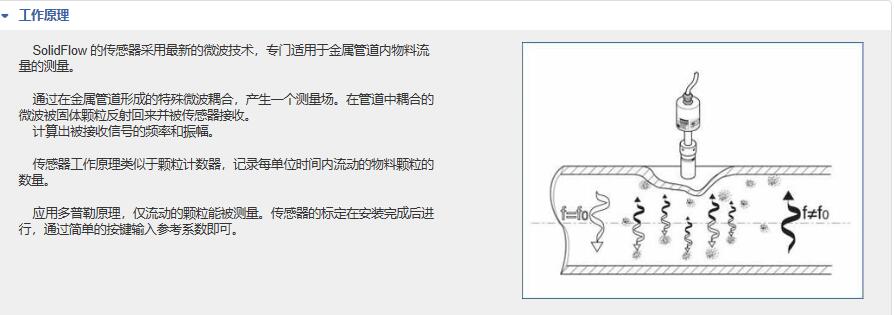

工作原理

SolidFlow 的传感器采用蕞新的微波技术，专门适用于金属管道内物料流量的测量。

    通过在金属管道形成的特殊微波耦合，产生一个测量场。在管道中耦合的微波被固体颗粒反射回来并被传感器接收。
    计算出被接收信号的频率和振幅。

    传感器工作原理类似于颗粒计数器，记录每单位时间内流动的物料颗粒的数量。

    应用多普勒原理，仅流动的颗粒能被测量。传感器的标定在安装完成后进行，通过简单的按键输入参考系数即可。

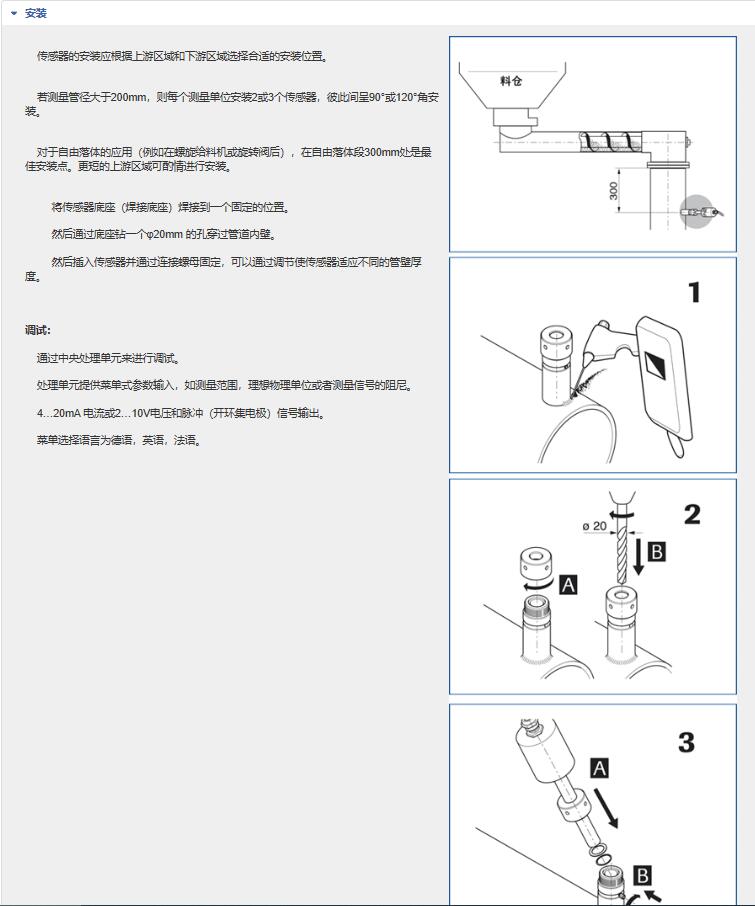

  传感器的安装应根据上游区域和下游区域选择合适的安装位置。
