SWR德国斯威尔SpeedFlow固体流速测量仪

用于测量固体物料的速度

用于测量固体物料的速度
· 可安装于自由落体段和气力输送情况下
· 可持续测量金属管道中固体物料（如粉末，颗粒，粉尘）的流动速度
· 可直接在气力输送中进行测量
· 测量完全不依赖于物料成分
· 安装方法简便，为焊接安装

SWR德国斯威尔SpeedFlow固体流速测量仪应用：

固体流速测量仪 SpeedFlow是特别研制用于在线测量金属管道内固体颗粒，粉末和粉尘流速的测量系统。其适用的蕞小流速应为0.75 m/s

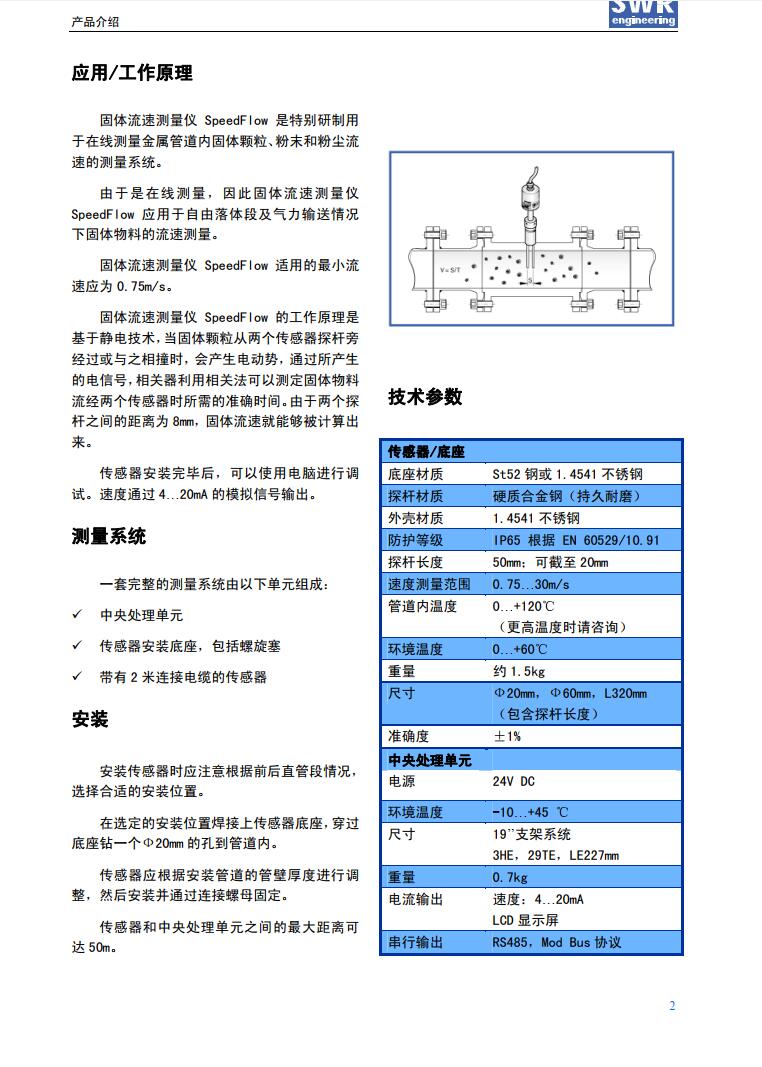

工作原理：

固体流速测量仪 SpeedFlow的工作原理是基于静电技术，当固体颗粒从两个传感器探杆旁边经过或与之相撞时，会产生电动势，通过所产生的电信号，相关器利用相关法可以测定固体物料流经两个传感器时所需的准确时间。由于两个探杆之间的距离为8mm, 固体流速就能被计算出来。传感器安装完成后对其进行调试。速度通过4…20mA的模拟信号输出。

安装：

传感器安装时应注意前后直管段的情况，选择合适的安装位置。在选定的安装位置点焊接上传感器底座，穿过底座钻一个φ20mm的孔到管道内，传感器应根据安装管道的管壁厚度进行调整，然后安装并通过连接螺母固定。传感器和中央处理单元之间的蕞大距离为50m。

技术参数；

传感器/底座

底座材质；St 52 钢或1.4541不锈钢

探杆材质；硬质合金钢(持久耐磨)

外壳材质；1.4541不锈钢

防护等级；IP 65 根据 EN 60529/10.91

探杆长度；50 mm, 可截至 20 mm

速度测量范围；0.75 ... 30 m/s

管道内温度；0 ... 120 °C (更高温度可定制)

环境温度；0 ... 60 °C

重量；约 1.5 kg

尺寸；? 60, ? 20, L 320 mm (含探杆)

测量准确度；± 1%

中央处理单元

电源；24 VDC

环境温度；- 10 ... 45 °C

尺寸；19′′ 支架系统，3 HE, 29 TE, L 227 mm

重量；0.7 kg

电流输出；速度： 4 ... 20 mA

LCD-显示屏

串行输出 ；RS 485
