一、设备型号及名称

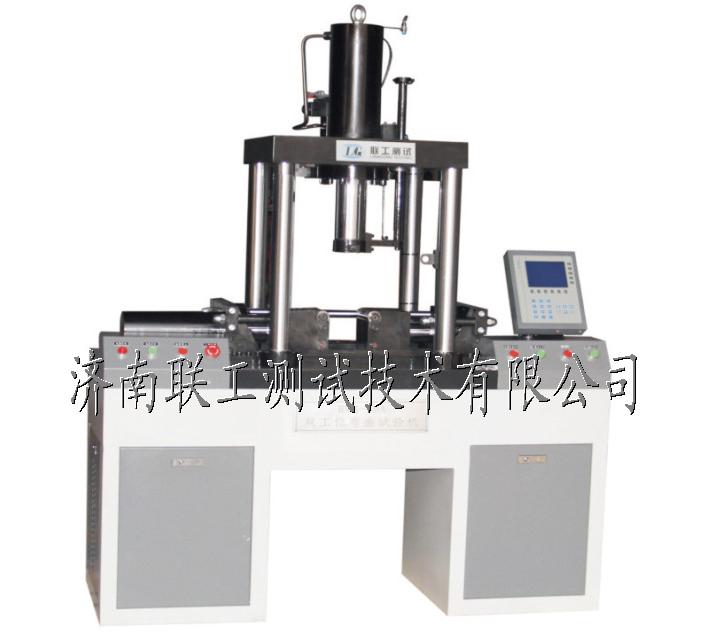

    YGBW-500A微机控制弯曲试验机

二、概述

 本试验机是根据GB/T 232-2010 《金属材料弯曲试验方法》、ISO 7438-2005《金属材料-弯曲试验》中的相关要求设计与制造。

本试验机采用垂直油缸固定于上横梁，水平油缸固定在框架两侧。支辊间距大小可通过水平活塞的运动进行调整，水平油缸采用闭环并联控制同步回路。垂直、水平油缸均由控制器及伺服阀进行单独控制，电液阀，油泵，自主研制的双通道全数字放大器以及微机控制内置式数据采集卡，实现了试验机的试验力、试样变形和活塞位移等参量的闭环控制；控制软件包采用了计算机虚拟仪器技术，实现了试验力、试验力峰值、活塞位移，试样变形及试验曲线的屏幕显示；控制模式和智能设置系统使用户具有了自主设置控制模式的能力。

三、执行相关标准

GB/T 232-2010 《金属材料弯曲试验方法》

GB/T244-2008《金属管弯曲试验方法》

   以及 ISO 7438-2005、JIS Z  2248-2006、 DIN  EN 、 ASTM 、 BS等标准所规定的各种规格试样的弯曲试验（需配备相应的弯曲附具以实现功能）；

四、规格及参数

1．弯曲力：500kN

2．垂直油缸负荷：500kN

3．系统额定工作压力：25MPa

4．水平油缸负荷：2×250kN

5．垂直油缸活塞行程：270mm

6．水平油缸活塞行程：2×150mm

7．弯曲角度控制：0-180°任意可调

8．弯曲支辊间距：40-320mm

9．弯曲支辊：φ40X140mm

10．电机功率：1.5kW

11．工作电压：380V ±10%  50Hz

12．外形尺寸：1740×680×2100mm

13．机器重量：约1000kg
