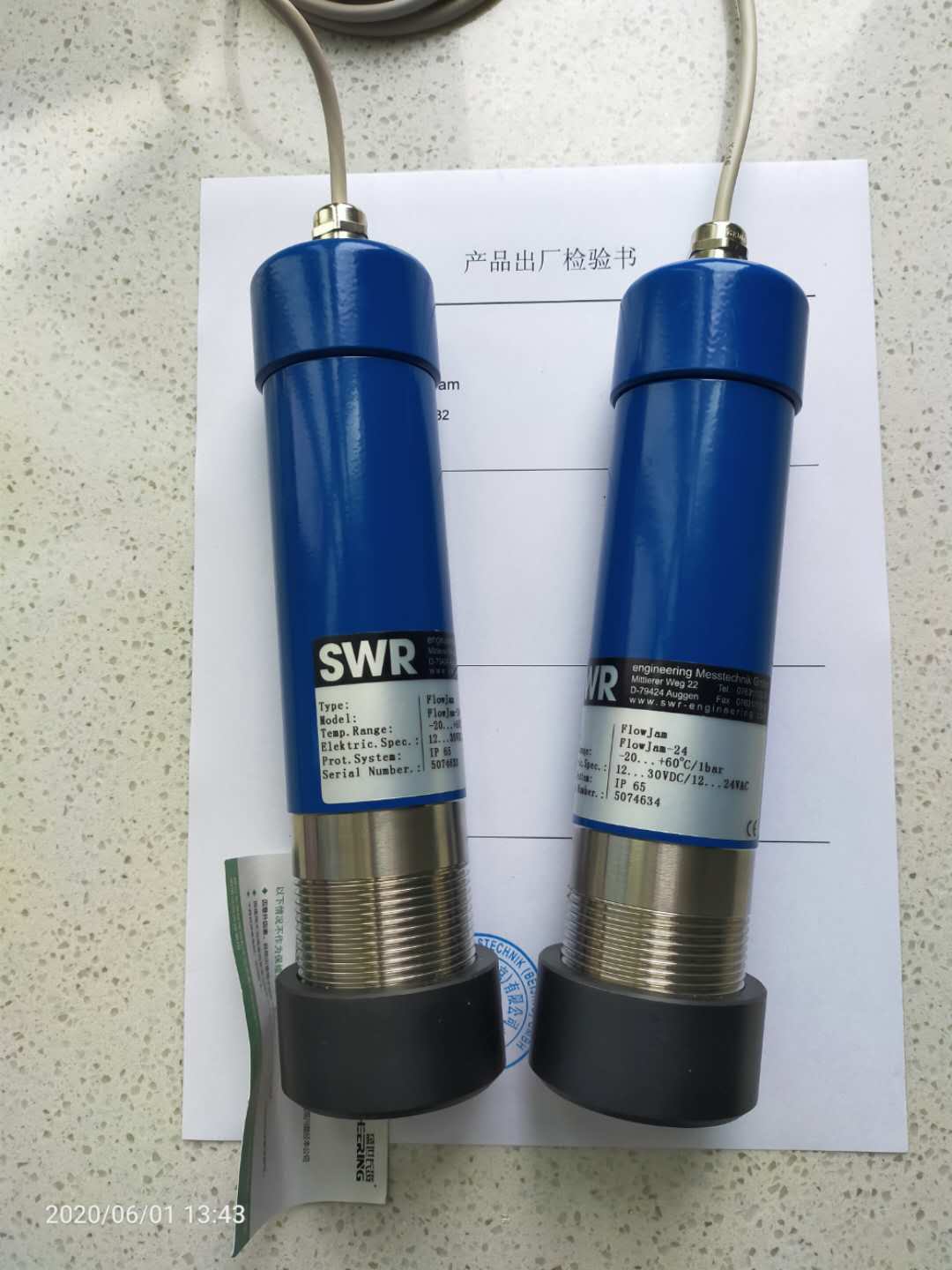

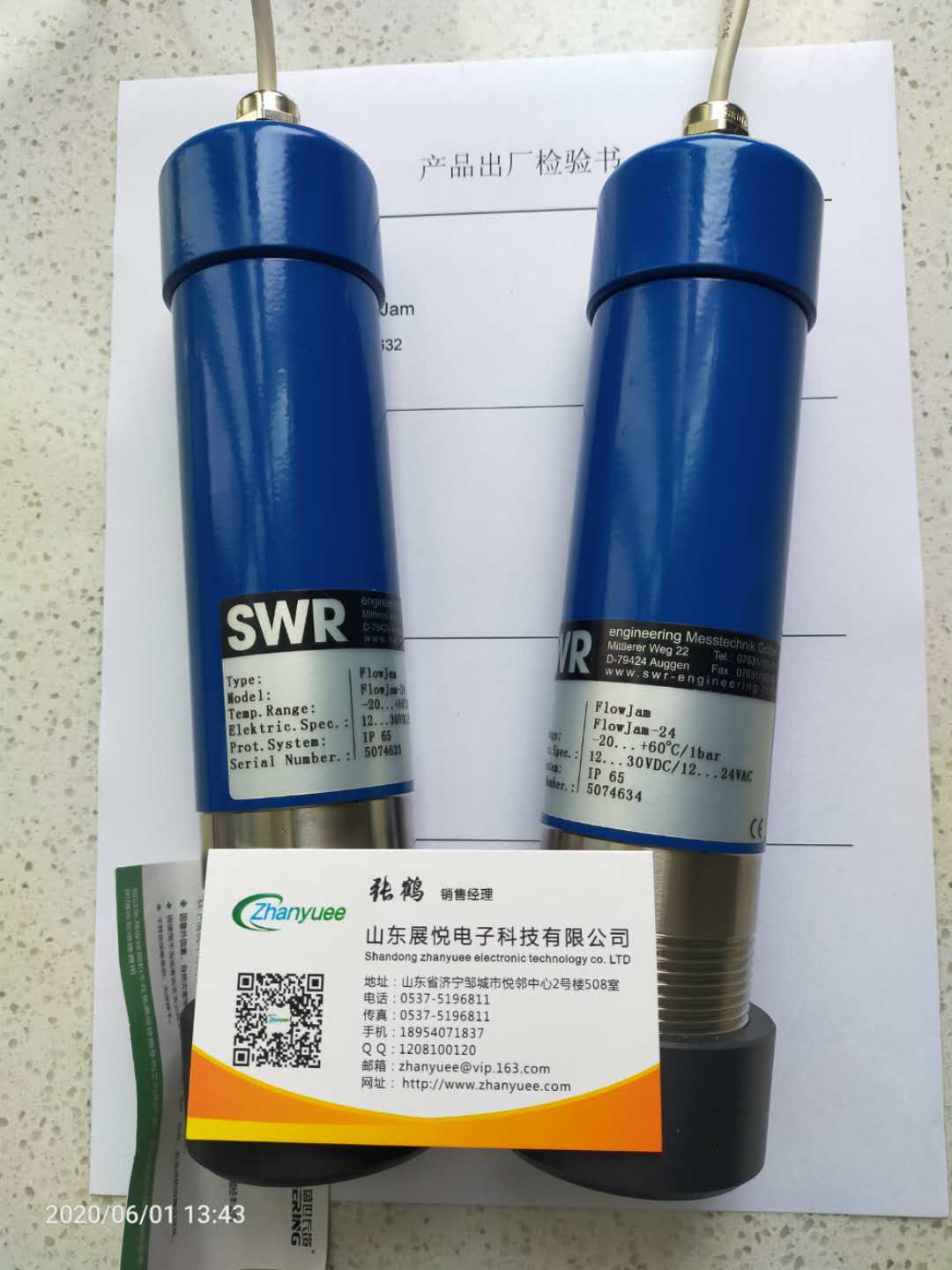

德国SWR斯威尔FlowJam微波物料流动探测传感器

典型应用：1物料：水泥 安装点：气动溜槽2物料：饲料 安装点：自由落体段3料：二次燃料 安装点：竖直管道4物料：煤粉 安装点：煤粉流动监测5物料：研磨剂 安装：气动输送6物料：干燥粉末 安装：自由落体段7物料：生料 安装：陶瓷法兰8物料：水泥 安装点：气动溜槽

采用非接触式微波测量技术监测物料的流动或非流动状态，对视窗表面堆积物料不闵感

·       对物料表面堆积物不闵感

·       可测量任意管径的管道

·       配备适配器可适应高温高压220 °C 和20 bar

·       配备陶瓷适配器可适应温度达1100°C

·       紧凑型仪器(无分离的电子元件)

·       继电器输出

·       安装灵活多样

·       可以在非金属管道外面监测管道内的物料流动状态

·       可提供分体式传感器

·       检测物料堵塞和静止状态

德国SWR斯威尔FlowJam物料流动探测仪应用

                 -固体物料的堵塞/非流动或空管

    德国SWR斯威尔FlowJam物料流动探测仪  工作原理

是采用非接触式微波测量技术，基于多普勒原理来探测固体物料的流动状态。物料流动探测仪 FlowJam 是一套非常可靠的过程控制仪器，因为微波可以穿透物料堆积，因此不受静止物料的干扰而准确检测物料流动。如果容器壁，外壳或者管道为非金属材质，则可直接在外部进行测量。更加恶劣的工况环境下如高温高压，物料流动探测仪 FlowJam可通过配备适配器进行测量。

  安装物料流动探测仪 FlowJam非常简便

   安装方式；

                ·直接拧入 G1 ? 英寸的螺孔

                ·通过DN40的法兰来固定
                ·通过夹子固定安装

传感器

外壳材质

不锈钢 1.4541

防护等级

IP 65

工作温度

- 20 ... +   80 °C(标准)

- 20 ... + 220 °C (配温度适配器)

- 20 ... + 700 °C (配陶瓷法兰)

环境温度

-20℃ ... +60℃

工作压力

1bar(标准)

继电器输出：

操作电压：42 V AC/DC

开关电流 2 A AC/DC

断流容量 50 W / 60 VA

响应时间

1...15s (连续可调)

工作频率

24.125Ghz ±100mHz

重量

约 1.0KG

尺寸

传感器：长度216mm/Φ 直径约 52mm

螺    纹：长度 30mm/Φ直径G1? 英寸
