一、设备简介

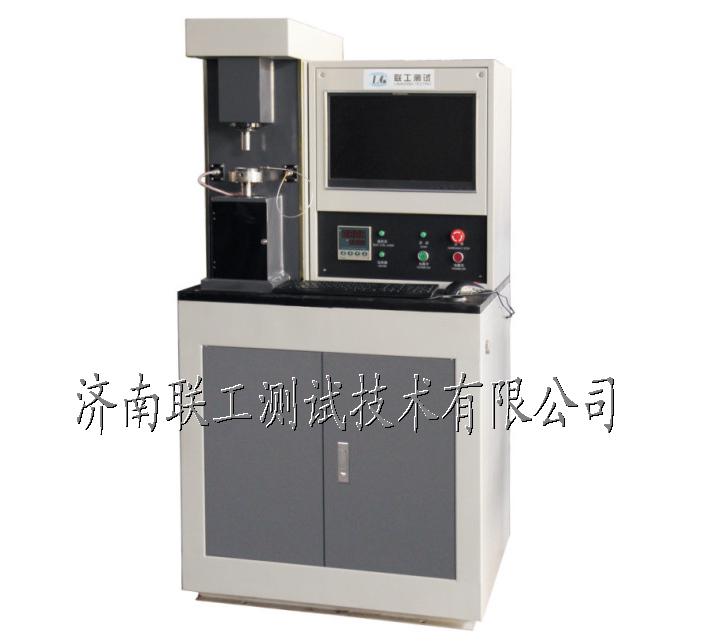

MMW-1A型立式摩擦磨损试验机，是研制开发各种中高档系列液压油、内燃机油、齿轮机油必需的模拟评定测试试验机，该机在美国ASTMD4172-94、ASTMD2266-91润滑液（脂）抗磨性能标准试验方法（四球法）中被推荐为标准评定测试试验机，也是我国石油化工总公司在SH/T0189-92“液体润滑剂抗磨损特性试验法（四球法）适用的测试评定标准仪器。上述标准方法，应用四球摩擦副测定润滑剂在规定试验条件下的相对抗磨损性能，这在抗磨液压油产品开发中已被广泛应用，其试验条件为：

                         A法                      B法

油盒温度：               75±2℃                   75±2℃

主轴转速：               1200±60r/min              1200±60r/min

试验时间：               60±1min                  60±1min

轴向试验力：             147N（15kgf）             392N（40kgf）

轴向试验力零点感量：     ±1.96N（±0.2kgf）        ±1.96N（±0.2kgf）

专用标准钢球试样：       φ12.7mm                  φ12.7mm

二、 主要技术规格：

1、试验力

1.1轴向试验力工作范围：0～1000N（无级可调）

1.2试验力示值相对误差：±1%

1.3试验力示值零点感量：±1.5N

1.4试验力自动加荷速率：400N/min

1.5试验力长时自动保持示值相对误差：±1%

2、摩擦力矩

2.1测定摩擦力矩：2.5N.m

2.2摩擦力矩示值相对误差：±2%

2.3摩擦力荷重传感器：200N

2.4摩擦力臂距离：50mm

3、主轴无级变速范围

3.1单级无级变速系统：5-2000r/min

3.2主轴转速误差：±1%

4、试验介质： 油、水、泥浆、磨料等。

5、试验机加热系统

5.1加热器工作范围：室温～200℃（260℃）

5.2盘式加热板：φ70，220V，250W

5.3套式加热器：φ68×44，220V，300W

5.4φ3双组输出铂热电阻：R_O=100±0.1Ω（长短各一组）

5.5温度控制精度：±（0.3+0.005t），式中“t”为试验温度绝对值

6.试验机主轴锥度： 1：7

7.试验机主轴与下副盘距离 ：＞75mm

8.试验机主轴控制

8.1手动控制

8.2时间控制

8.3转速（周期）控制

8.4摩擦力矩控制

9.试验机时间显示与控制范围：10s～9999min

10.试验机转速（周期）显示与控制范围：（1～99）×10⁵

11.试验机主电机输出力矩：5N.m

12.试验机外形尺寸〈L×B×H〉：860×740×1560mm

13.试验机净重：650kg
