一、设备型号及名称

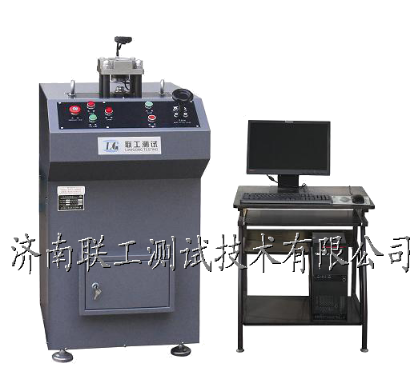

GBC-60W微机控制杯突冲杯试验机

二、设备用途

本机采用机电一体化设计，外观整洁、大方，是对金属薄板和带材进行工艺性能试验的精密设备，可实现用国标GB/T 4156-2020《金属材料 薄板和薄带埃里克森杯突试验》检验金属薄板和带材在试验过程中的塑性变形性能，还可实现用GBT24183-2009《金属材料制耳试验方法》、GB5125-2008《有色金属冲杯试验方法》检验有色金属板的各向异性，更换相关模具还可根据国标GBT9753-2007《色漆和清漆 杯突试验》、GBT15825-2008《金属薄板成型性能与试验方法》对相关材料进行试验。

所谓杯突试验即用一定规格的钢球或球状冲头，向周边具有10kN夹紧力的试

样施加压力，直到试样产生穿透裂缝为止，此时冲头压入深度（mm），即为板材的杯突值，此杯突值用来判断材料的塑性变形性能。

 冲杯试验是使薄板、带材的圆片（?55、?100）试样压紧于压边圈与冲模之间，在冲头施加的冲力作用下，沿径向产生延伸及弯曲塑性变形而一次拉延成圆柱杯，用来测定材料以制耳率为标志的各向异性。

试样为圆盘状，圆盘试样与冲头直径的拉延比为1.8。

三、主要技术参数

1、试验力：60kN

2、测力范围：0.2kN～60kN

3、试验准确度：±1％

4、试验速度：2～100mm/min  （任一速率恒速控制）

5、夹持试样厚度：0.05～3mm （高精度传感器，可实现超薄板材试验）

6、加紧活塞行程：40mm

7、杯突值分辨率：0.01mm
