一、概述
分流旋翼式蒸汽流量计是测量蒸汽流量的专用仪表，可精确测量蒸汽的累积流量，通过计数器表盘直接读出通过此表的全部质量(重量)。适用于石油、化工、轻工、冶金、纺织、食品、医药等行业。
二、工作原理
蒸汽进入流量计后，一部分为孔板所节流，另一部分则经喷嘴喷射在叶轮上，从而带动转子轴转动，由于阻尼液的作用，使转子轴以本身的转矩和阻尼叶片的制动转矩相平衡的转速旋转，并带动计数器指针转动。由于流经喷嘴部分的流量与总流量基本成正比，因此通过测出喷嘴部分流量，即可知道流经流量计的总流量。
三、特点
*计量成本低、测量范围宽、可抗拒突然流量上限 200% 的蒸汽流量、直接读数、寿命长、使用维修方便。
主要技术参数：
仪表型号
LFX-2.5
LFX-05
LFX-08
LFX-10
公称通径
DN25
DN50
DN80
DN100
压力
1.0MPa
1.6MPa
1.6MPa
1.6MPa
介质温度
220℃
240℃
240℃
240℃
测量范围
27～266kg/h
133～2090kg/h
265～4175kg/h
660～8350kg/h
精度等级
2.5级(试验孔板),4级(更换孔板或压力调整后)
安装尺寸：
公称通径
公称压力
法兰型式
法兰(GB9119.8-88)
外径
螺孔中心圆 直径
螺栓孔直径×孔数
厚度
DN25
1.0MPa
平焊
115
85
14×4
16
DN50
1.6MPa
平焊
165
125
18×4
20
DN80
1.6MPa
平焊
200
160
18×8
20
DN100
1.6MPa
平焊
220
180
18×8
22
09
09
2021

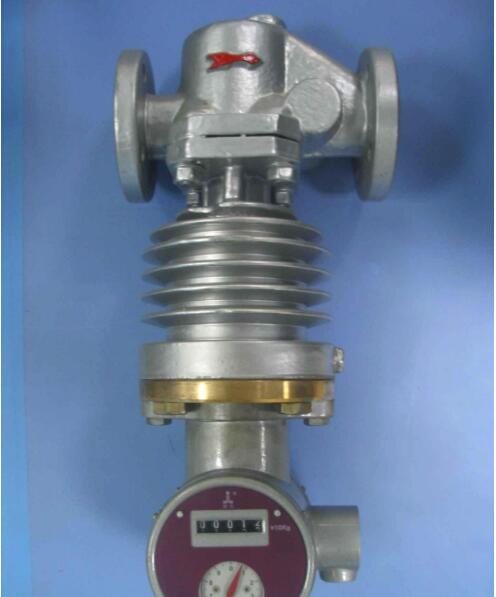

旋翼式蒸汽流量计-蒸汽流量计-分流旋翼式蒸汽流量计
来源:[江苏隆铸自动化仪表有限公司]
联系人：周先生
手机：13225171880
电话：0517-86888779
传真：86881-86881667
QQ：2304527536
Email：2304527536@qq.com
地址：江苏省淮安市金湖县经济开发区同泰大道9号
品牌：江苏隆铸
价格：1800.00
元/台
供应地：江苏省淮安市
产品型号：LZ
