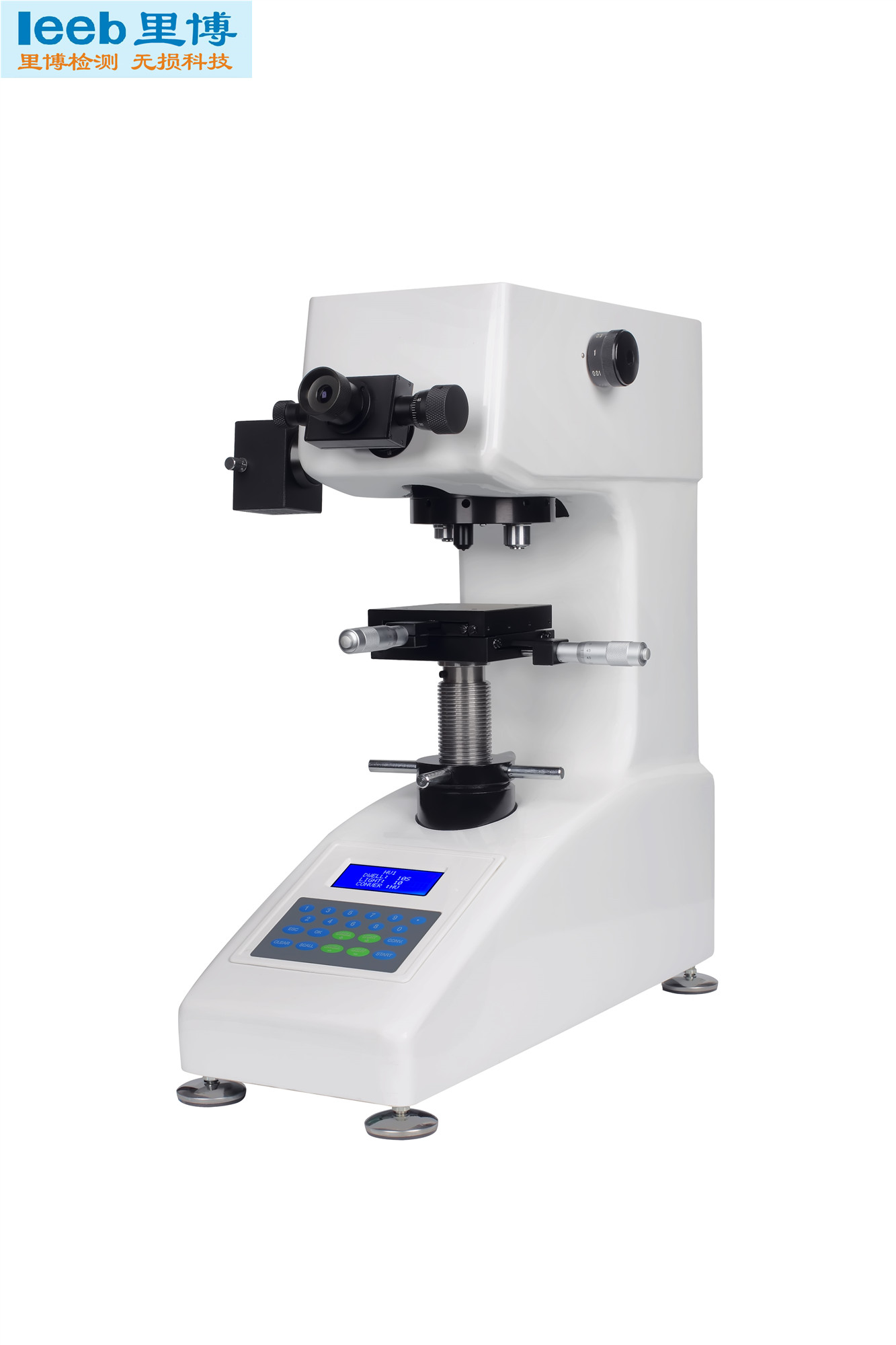

概述：
采用LCD显示屏，可切换硬度标尺维氏(HV)与努氏(HK)，操作简便，高清光学系统，光源亮度可以20级调节，多种硬度制换算功能，用测微目镜测得对角线长度D1和D2值，按键输入后可在LCD上显示硬度值。一体化铸铝机身，不变形不移位，砝码加载结构，性能稳定，测量精度高，重复性好。源头工厂。
主要功能：
● 采用LCD显示屏，可切换硬度标尺维氏(HV)与努氏(HK)；
● 操作简便；
● 高清光学系统 光源亮度可以20级调节；
● 多种硬度制换算功能；
● 用测微目镜测得对角线长度D1和D2值，按键输入后可在LCD上显示硬度值；
● 定位准确。
适合于测试金属结构、金属学和金相学研究、包括微小的零件、薄板、金属箔、电线、薄硬化层和电镀层表面覆层、淬火硬化层、氮化层、钢、有色金属、陶瓷、合金、热处理、碳化、厚度可薄至3μm的特微小和较很薄形零件、进行硬化层深度测量等。
技术数据：
型号
401MVA-P
试验力gf
10gf (0.098N)、25gf (0.245N)、50gf (0.49N)、100gf (0.98N )、200gf (1.96N)、300gf (2.94N)、500gf (4.9N)、1000gf (9.8N)
测量单位
0.25μm
测量范围
0-3000HV
测量精度
适合或高于GB/T4340.2 （见附表一）
总放大倍数
100X（观察,）400X（测量）
加荷方式
自动（加荷、保荷、卸荷）
数据输出
LCD显示读出
保荷时间
5-60秒可调
仪器尺寸（长×宽×高）
405×290×480mm
仪器重量
约35Kg
试件高度
90mm
压头中心到内壁距离
120mm
转换标尺
HRA、HRB、HRC、HRD、HRE、HRG、HRF、HRK、HV、HK、HBS、HR15N、HR30N、HR45N、HR15T、HR30T、HR45T
电源
AC220V±5%，50~60Hz
执行标准
GB/T4340.1 GB/T4340.2 IS06507-2 ASTM_E384
JJG151检定规程
X-Y试台
尺寸:100×100 mm 移动: 25×25mm 位移数：0.01mm
选配件
CCD摄像测量系统、努氏压头、细丝夹持台
附表一
|
硬度 |
误差 表示为标准块规定硬度值的百分比 |
||||||||||||
|
硬度，HV |
|||||||||||||
|
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
|
|
HV0.01 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
HV0.025 |
8 |
10 |
|
|
|
|
|
|
|
|
|
|
|
|
HV0.05 |
6 |
8 |
9 |
10 |
|
|
|
|
|
|
|
|
|
|
HV0.1 |
5 |
6 |
7 |
8 |
8 |
9 |
10 |
10 |
11 |
|
|
|
|
|
HV0.2 |
|
4 |
|
6 |
|
8 |
|
9 |
|
10 |
11 |
11 |
12 |
|
HV0.3 |
|
4 |
|
5 |
|
6 |
|
7 |
|
8 |
9 |
10 |
10 |
|
HV0.5 |
|
3 |
|
5 |
|
5 |
|
6 |
|
6 |
7 |
7 |
8 |
|
HV1 |
|
3 |
|
4 |
|
4 |
|
4 |
|
5 |
5 |
5 |
6 |
|
注： 1.当压痕对角线小于0.020mm时，表中不给出误差值。 2.对于中间值，其允许误差可由内插法求得。 3.表中值是以0.001mm或压痕对角线平均值的2%为误差给出的，以较大者为准。
|
|||||||||||||
|
表中内容摘于GB/T4340.2。 |
|||||||||||||
硬度计符合标准：
GB/T4340.1-1999 GB/T 4340.1-1999 金属维氏硬度试验 第1部分：试验方法
GB/T4340.2-1999 GB/T 4340.2-1999 金属维氏硬度试验 第2部分：硬度计的检验
ISO 6507-2:2018《金属材料 维氏硬度试验 第2部分：硬度计的检验与校准》国际标准
ASTM E384-17 材料的努氏和维氏硬度标准试验方法
JJG151 - 金属维氏硬度计检定规程
标准配置:
|
名称 |
数量 |
名称 |
数量 |
|
仪器主机 |
1台 |
物镜40x、10x， |
各1只 |
|
维氏压头 |
1只 |
砝码 |
6只 |
|
十字工作台 |
1个 |
砝码杆 |
1个 |
|
薄片夹持台 |
1个 |
外接电源线 |
1根 |
|
平口夹持台 |
1个 |
10x数字式测微目镜 |
1只 |
|
水平仪 |
1个 |
显微维氏硬度块（HV1、HV0.2） |
各一块 |
