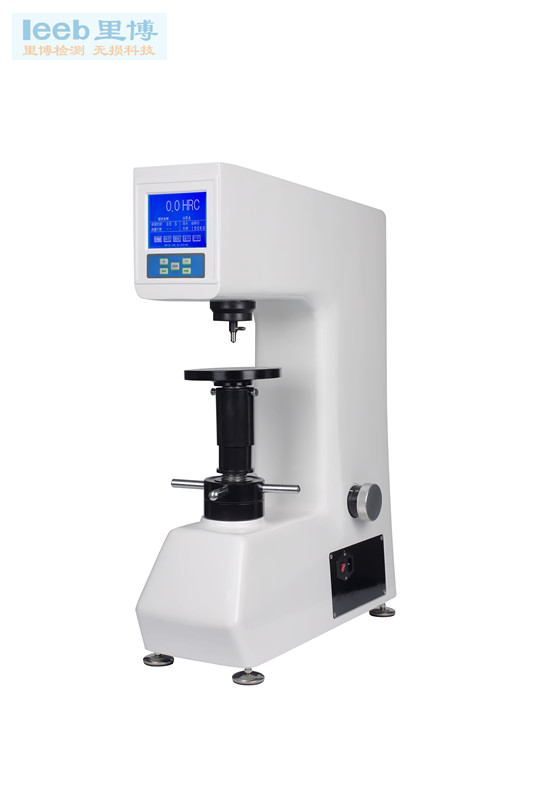

数显洛氏硬度计600MRD
SHAPE \* MERGEFORMAT
小工作台 V型台 大工作台 附件箱
SHAPE \* MERGEFORMAT
概述
一体化铸造机身，不变形不位移，砝码加载结构，性能稳定，测量精度高，重复性好。显示界面采用了菜单式结构，精度位移传感器，5.1吋LCD屏显示，12种洛氏硬度标尺的选择，多种硬度换算功能，硬度测试结果打印输出，具有良好的可操作性和直观性，结构坚固，刚性好、准确、经用、安装调试简单。
SHAPE \* MERGEFORMAT
主要功能
● 精度位移感器,
● 5.1吋LCD屏显示，菜单式结构，
● 12种洛氏硬度标尺的选择，可选配塑料配件测塑料硬度,
● 多种硬度换算功能，
● 硬度测试结果打印输出，
● 具有良好的可操作性和直观性
● 结构坚固，刚性好 、准确、经用。
SHAPE \* MERGEFORMAT
应用范围
|
|
测定黑色金属、有色金属等洛氏硬度,淬火钢，调质、退火钢，冷硬铸件，可锻铸件，铝合金，铜，轴承钢等。
SHAPE \* MERGEFORMAT
技术数据
|
|
|
型号 |
600MRD |
|
初试验力 |
10kgf(98.07N) |
|
试验力 |
60kgf(588N) 100kgf(980.N) 150kgf(1471N) |
|
洛氏标尺 |
HRA、HRB、HRC、HRD、HREW、HRFW、HRGW、HRHW、HRKW、HRL、HRM、HRR |
|
换算标尺 |
HRA、HRB、HRC、HRD、HRF、HV、HK、HBW、HR15N、HR30N、HR45N、HR15T、HR30T、HR45T |
|
压头规格 |
金刚石圆锥洛氏压头，φ1.5875mm钢球压头 |
|
测试范围 |
HRA:20-95、HRBW:10-100、HRC:20-70、HRD:40-77、HREW:70-100、HRFW:60-100、HRGW:30-94、HRHW:80-100、HRKW:40-100、HRL:50-115、HRM:50-115、HRR:50-115 |
|
硬度分辨率 |
0.1HR |
|
保荷时间 |
2 ～60S |
|
显示方式 |
液晶屏显示 |
|
试件高度 |
190mm |
|
压头到内壁 |
165mm |
|
外形尺寸(mm) |
520X240X700mm |
|
主机重量 |
约80Kg |
|
电源 |
AC220V + 5%, 50~60 Hz |
|
执行标准 |
精度符合GB/T230.2、GB/T230.2、ISO6508-2、ASTM E18、JJG112检定规程 |
|
数据输出 |
打印机 |
|
选配 |
塑料标尺：塑料标尺硬度块及相关压头（直径Φ3.175，Φ6.35，Φ12.7） |
SHAPE \* MERGEFORMAT
洛氏试验原理
试验开始时，试验机压头放在试件上，施加初试验力，并建立一由位移传测量装置测出的基准点。因为初试验力使压头压入试件，所以表面的光洁或不规则不会影响试验。接着试验机施加主试验力，这一较大的力，进入试样更深，然后卸除主试验力，同时保持初试验力，此时，试验机测量相对于既定的基准点的凹痕深度。凹痕的直线深度是洛氏硬度数值的基础。凹痕深度浅只表示材料硬度较高，凹痕深度相对深，则表示材料硬度较软。
硬度计测量原理图
HRC.A＝100－n1－n0 0.002
HRB=130－n1－n0 0.002
式中：n0 — 在初试验力F0作用下，压头压入试样的深度
n1 — 在以施加总试验力F，并卸除主试验力F1，但仍保持初试验力F0时压头压入试件的深度。
SHAPE \* MERGEFORMAT
硬度计主机外形
硬度计主机外形
|
1.上盖 |
2.后盖 |
3.显示屏 |
4.压头止紧螺钉 |
5.压头 |
|
6.试台 |
7.螺杆 |
8.旋轮 |
9.手轮 |
|
|
11.打印机 |
12.电源插座 |
13.保险丝 |
14.开关 |
|
SHAPE \* MERGEFORMAT
硬度计符合标准
GB/T 230.1-2018 金属材料 洛氏硬度试验 第1部分 试验方法
GB/T 230.2-2012 《金属材料 洛氏硬度试验 第2部分：硬度计的检验与校准》国家标准
JJG 112-2013_金属洛氏硬度计(A,B,C,D,E,F,G,H,K,N,∕T标尺)检定规程
ASTM E18-2015金属材料洛氏硬度试验方法标准
ASTM标准-金属试验方法及分析程序
SHAPE \* MERGEFORMAT
标准配置
|
名称 |
数量 |
名称 |
数量 |
|
金刚石洛氏压头 |
1只 |
φ1.5875mm球压头 |
1只 |
|
砝码A、B、C |
共3只 |
标准洛氏硬度块 |
共3块 |
|
产品合格证 |
1份 |
大、中、 V型试台 |
各1只 |
|
产品使用说明书 |
1本 |
|
|
