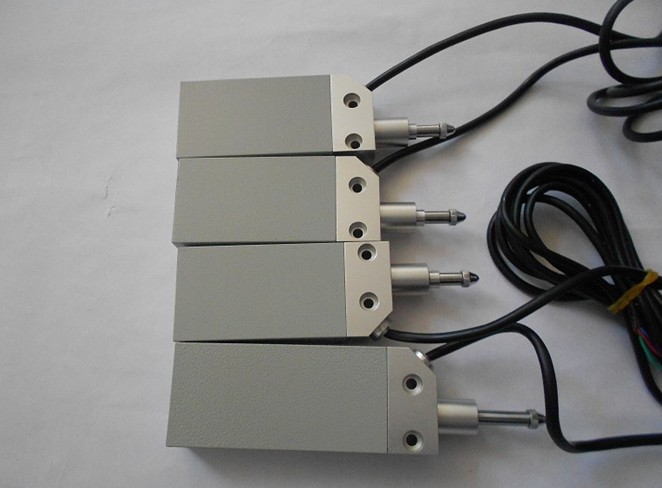

光栅线位移传感器GBD线型光栅位移传感器采用光栅测量的一种高精密装置。采用10线/mm，50线/mm，100线/mm作为主光栅。输出信号为相位差90度的正弦波，TTL方波或差分方形波。高品质的光栅刻线保证光学信号稳定和精度，优秀的机械结构设计保证光栅经久耐用；高质量的电子倍频实现了高分辨率，保证了整个测量实现精密位移变化，精密的电子信号处理电路保证了整个光栅输出信号的稳定和系统精度。

本传感器可通过光栅数显表直接显示数据和位移，能通过数显表的特殊功能实现打印和计算机连接。也可以直接通过光栅数据采集卡连接PC计算机，传感器输出可以直接与PLC连接，实现高精密的工业控制和检测。

技 术 参 数

精度：          参照性能参数

 信号间距：       20um

工作温度：              10°C～40°C

存储温度：       0℃-55℃

输出信号：       90°相位差TTL方波      差分方波（可选）   正弦波

电子倍频：       5细分  10细分  40细分  200细分 （可选）

 测头：           Φ3钢球

光栅测微传感器型光栅测微传感器采用50线/mm或100线/mm的光栅， 输出两路相位差90°的正弦波信号或正交方波信号，供电电压为+5V/+12V/+24V。 本传感器的特点是测量范围大、精度高、使用方便， 可配接光栅数显表或EXE光栅插补器配合光栅计数卡或光栅数据转接器使用。
