1 概述

近年来，我国电气火灾多发，屡屡造成重大人员伤亡和财产损失。据统计，2011年至2016年，我国共发生电气火灾52.4万起，造成3261人死亡、2063人受伤，直接经济损失92亿余元，均占全国火灾总量及伤亡损失的30%以上；其中重特大电气火灾17起，占重特大火灾总数的70%。这些事故暴露出电器产品生产质量、流通销售，建设工程电气设计、施工，电器产品及其线路使用、维护管理等方面存在突出问题。
现实情况中，很多生产经营单位电气线路老旧、线路隐患多且隐蔽性强，众多小微企业缺乏维护电工，肉眼无法直观发现电气隐患，传统的检测手段难以及时排查各种隐患等一系列难题，使得电气火灾的监测和预警很难落实到位。
近几年来，随着信息技术的不断发展，一种利用物联网、云计算、大数据等先进技术实时探测电气线路和用电设备安全隐患的用电安全信息综合管理服务系统应运而生。

2 产品介绍

漏电火灾监控模块ARCM200BL是针对 0.4kV 以下的 TT、TN 系统设计的，通过对配电回路的剩余电流、导线温度等火灾危险参数实施监控和管理，从而预防电气火灾的发生。
产品采用微控制器技术，集成度高，体积小巧，安装方便，集智能化，数字化，网络化于一身，   是建筑电气火灾预防监控、系统绝缘老化预估等选择。
产品符合 GB14287.2-2014 《电气火灾监控系统 第 2 部分： 剩余电流式电气火灾监控探测器》、GB14287.3-2014《电气火灾监控系统 第 3 部分：测温式电气火灾监控探测器》的标准要求。

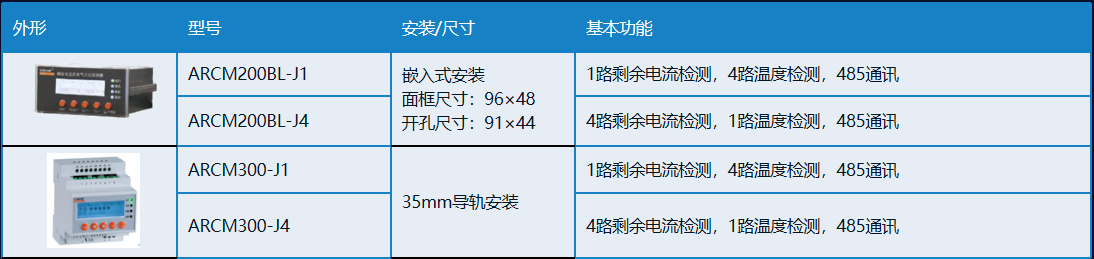

3 型号说明

4 功能特点

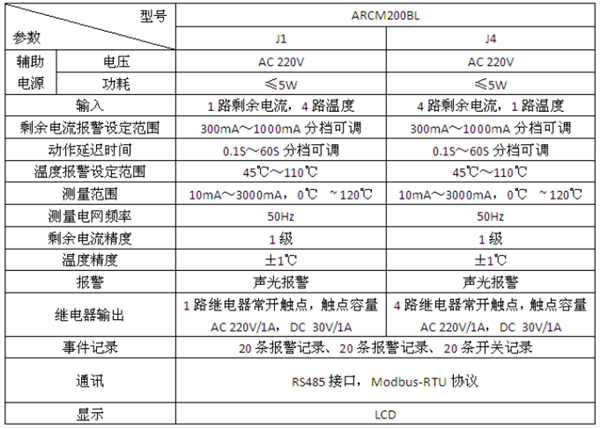

5 技术参数

6 注意事项
1）漏电火灾监控模块ARCM200BL主要安装于建筑、工业等低压配电 TN、TT 系统。其剩余电流保护功能适用于 TN-C-S 系统、TN-S 系统及局部 TT 系统，不宜设置在 IT 系统的配电线路和消防配电线路中。
2）电气火灾监控系统的设置不应影响供电系统的正常工作，不宜自动切断供电电源。
3）该探测器应以设置在低压配电系统首端为基本原则，宜设置在第一级配电柜（箱）的出线端。在供电线路泄露电流大于 500mA 时，宜在下一级配电柜（箱）设置。
4）电气火灾监控系统应符合《剩余电流动作保护装置的安装和运行》GB13955。为了避免大面积停电，应采用分级保护，即电源端或分支线路上的剩余电流保护装置应与末端的剩余电流保护装置的动作特性应当协调配合，从而实现具有动作选择性的分级保护。一般情况下，在电源进线端或分支主回路上，应选用低灵敏度延时型的剩余电流保护装置。而在末端，剩余电流动作值 I△n<30mA，额定动作时间 Tn<0.1s，主要用于防人身触电保护，与电气火灾监控系统是互补关系。建筑各楼层总进线处可安装一台或若干台该探测器，但应根据正常泄漏电流大小，正确设定动作参数。一般总进线处的剩余电流为 200~500mA。重要负荷：包括消防、安防、应急电源、通道照明线路及不允许断电的场所，根据 GB139554.6 规定，应将探测器设置为报警方式保护；在采集漏电电流、过电流等信号，超过报警值时，只发出声光报警信号，不切断电源，同时将采集的信号通过总线方式，传送到控制中心，可设置手动断电模式，既保证了用电安全，又保证了供电的不间断性。
5）剩余电流互感器可安装在断路器的进线端或出线端。安装时，必须严格区分 N 线和 PE 线，N 线应通过剩余电流火灾监控系统的剩余电流互感器。通过探测器的剩余电流互感器的 N 线不得作为 PE 线，不得重复接地或接设备外露可接近导体。PE 线不得介入电气火灾监控装置。装设了该探测器的支路，其工作零线只能作为本回路的零线，禁止与其它回路工作零线相连，其它线路或设备也不能借用已采用剩余电流保护器后的线路或设备的工作零线。
6）安装完毕后应由专业技术人员设定参数符合现场实际要求，同时要进行操作实验，保证探测器的正常运行。
