1 概述

安科瑞ARCM200BL电气火灾监控探测器是针对 0.4kV 以下的 TT、TN 系统设计的，通过对配电回路的剩余电流、导线温度等火灾危险参数实施监控和管理，从而预防电气火灾的发生。
产品采用微控制器技术，集成度高，体积小巧，安装方便，集智能化，数字化，网络化于一身，   是建筑电气火灾预防监控、系统绝缘老化预估等选择。
产品符合 GB14287.2-2014 《电气火灾监控系统 第 2 部分： 剩余电流式电气火灾监控探测器》、GB14287.3-2014《电气火灾监控系统 第 3 部分：测温式电气火灾监控探测器》的标准要求。

2 型号说明

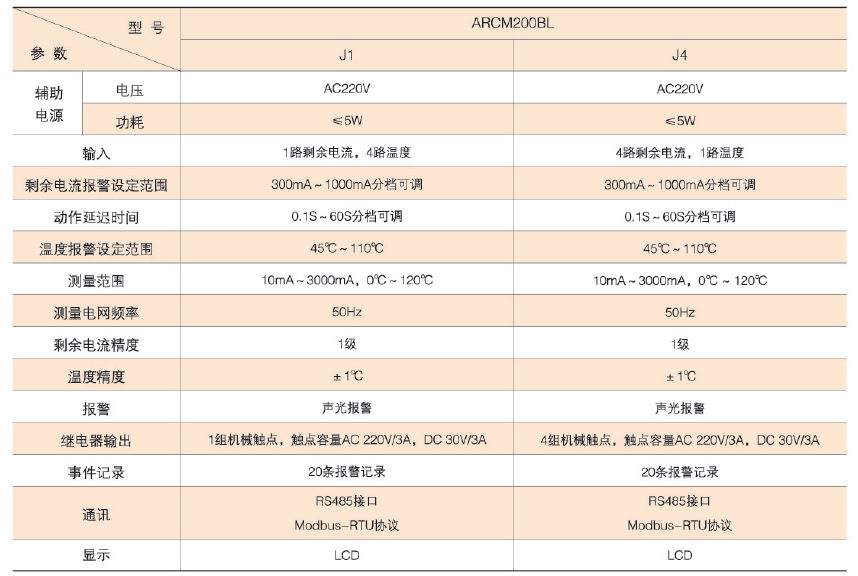

3 技术参数

4 安装与接线
安科瑞ARCM200BL电气火灾监控探测器外形及安装尺寸（单位 mm）

安装方式
安科瑞ARCM200BL电气火灾监控探测器安装方式为嵌入式安装，固定方式为挤压式，如图 2 所示

功能应用
1剩余电流监测
在线监测配电线路的剩余电流，当超过剩余电流报警设定值时，且持续时间超过延时设定值后，执行报警或者断开断路器的操作。可以根据线路正常漏电流的大小设定报警设定值I△n，在该值的设置上应遵循不小于被保护电气线路正常泄漏电流值的两倍，且不大于 1000mA。对装设二级或多级剩余电流保护的场所，上级的剩余电流报警设定值需大于下级的剩余电流报警设定值；并且上级的延时要大于下级的延时。

保护方式：剩余电流保护方式可以设置为关闭、打开，联动可以设置为无、DO1、DO2、DO1&DO2。在保护方式打开和联动开关处于 DO1/DO2/DO1&DO2 状态下当检测到剩余电流值超过报警值时，报警LED 灯常亮，达到动作延时后触发相应动作。若在延时过程中，剩余电流值小于剩余电流报警值时，不会动作。

出厂默认剩余电流报警设定值为 300mA，动作延时时间为 5.0S，保护方式为关闭。

2温度保护
通过温度传感器监测配电箱、线缆或线缆连接处的温度，超过温度动作设定值时，延时一定时间， 执行报警或者断开断路器的操作。温度传感器的安装需固定稳定，防止跌落造成线路短路。
保护方式：温度保护模式可以设置为关闭、打开，联动可以设置为无、DO1、DO2、DO1&DO2。在   保护方式打开和联动开关处于 DO1/DO2/DO1&DO2 状态下当检测到温度值超过动作设定值时延时，达到动作延时后触发动作。在延时过程中，温度值下降到温度设定值以下时，不会动作。
出厂默认温度报警设定值是 60℃，动作延时时间为 5.0S，保护方式为关闭。

3消防联动功能
当发生火灾时，消防联动系统发出指令，通过装置使断路器脱扣，强制切断非消防设备的电源。装置接收到消防联动信号时，将跟根据相应的动作设置做出相应的保护动作。
出厂默认保护方式为关闭。

4自检和试验功能
装置具备自检和试验功能，在没有故障或报警时，在“报警记录”界面下长时按住回车键进入自检状   态，按试验组合键进入试验状态，查看设备是否完好。

5集中监控
集中监控计算机通过 RS485，接受现场采集信号，发出报警信号及控制指令，及时断开故障线路。采用 Modbus-RTU 协议通讯，通讯距离为 1.2 公里，同一链路可监控 32 台装置。

6报警复位（解除报警）
当发生报警时，可以按动←回车键来解除报警声音和复位继电器输出状态；如果在进行复位操作后未   排除报警故障，装置将再次进入故障报警或脱扣状态。
