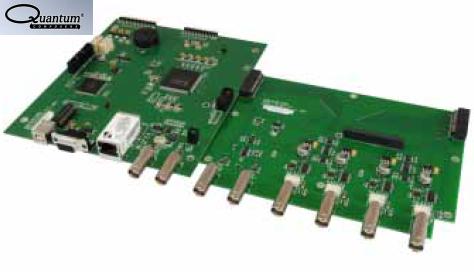

插板级数字延迟脉冲发生器，脉冲发生器插板
主要特点：
? 250ps时间分辨
? < 50 ps 通道到通道RMS 抖动
? 4或8个独立输出通道
? 在整个频率范围(10 MHz)，内部速率发生器10ns周期分辨率
? 标准计算机接口：RS232, USB和以太网
? 双输入(门和触发器)
描述：
8530型系列插板级数字延迟脉冲发生器产生在计时和同步能力方面代表最新进展。8530型产生4或8个独立输出、双触发/门输入与外部时钟参考输入，使其在激光系统定时应用方面是理想的。这个系统在频率上能够直接调整相位锁定外部时基达到100MHz，振幅降至20mV.。这容许直接同步到激光光电二极管信号，提供低抖动激光器完整的系统计时。8530也提供同步脉冲输出，能够驱动50欧姆的负载，能够用来对其它的延迟发生器或装置提供主要的时基。
8530系列技术参数
型号 8534：4独立通道输出
通讯：USB、RS232及以太网接口
型号 8538：8独立通道输出
存储配置：12个记忆插槽
可编程计时发生器：
通道模式
单发，突发，正常，占空比
控制模式
内触发，外触发和外部门
输出多路复用
任何/所有的通道可以被多路复用到任何/所有的输出
延迟输出
0 to 9,999,999 脉冲
时基
与内部速率发生器一样
延迟：
范围
0-1000s
精度
1.5 ns + 0.0001 延迟
分辨率
250ps
RMS抖动
< 400 ps
脉冲抑制延迟/输出抑制延迟
120 ns / 50 ns
内部速率发生器：
时基
100 MHz, 低抖动 PLL
速率
0.0002 Hz 到 10.000 MHz
分辨率
10ns
精度
和时基相同
RMS抖动
50ps
突发模式
1 到 9,999,999 脉冲
振荡器
50 MHz, 25 ppm
TTL/可调通道输出阻抗
50欧姆
TTL/CMOS模式：
输出电平
4.0V典型输入1000欧姆
上升时间
3ns典型
转换速率
> 0.5 V/ns
抖动
50ps RMS
可调模式：
输出电平
2.0到20VDC输入1K欧姆，1.0到10VDC输入50欧姆
输出分辨率
10mV
电流
200mA典型，400mA(短脉冲)
转换速率
> 0.1 V/ns
过载
< 100 mV + 10%脉冲振幅
触发/门双输入模块(标准)：
标准的双通道输入提供一个触发输入和一个门输入，可以用于双触发固件选择，提供两个独立的触发源。
阈值
0.2到15VDC
输入电压
60V峰值
分辨率
10mV
输入阻抗
1 M欧姆 + 40 pF 或50 欧姆
触发插入延迟
< 180 ns
触发抖动
< 800ps RMS
外部时钟输入/输出
10 MHz - 100 MHz
选择：
I-增量(提供每个通道延迟和/或脉冲宽度自动的高速增量/减量)
TZ50-四通道、高电流TTL/CMOS(为驱动50欧姆负载)及可调节输出模块
DT15-双触发逻辑-经门输入提供附加的触发
PS-电源
