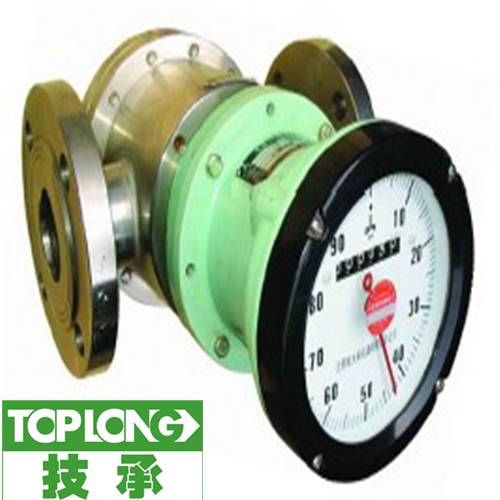

齿轮流量计-3360型

产品描述

由计量箱和装在计量箱内的一对椭圆齿轮，与上下盖板构成一个密封的初月形空腔（由于齿轮的转动，所以不是绝对密封的）作为一次排量的计算单位。当被测液体经管道进入流量计时，由于进出口处产生的压力差推动一对齿轮连续旋转，不断地把经初月形空腔计量后的液体输送到出口处，椭圆齿轮的转数与每次排量四倍的乘积即为被测液体流量的总量

结构

椭圆齿轮流量计由流量变送器和计数机构组成。变送器与计数机构之间加装散热器，则构成高温型流量计。变送器由装有一对椭圆齿轮转子的计量室和密封联轴器组成，计数机构则包含减速机构、调节机构、计数器、发讯器。

应用

适用于沥青.润滑油.植物油.柴油.石油.渣油.煤油.机油.汽油.重油.燃料油.导热油.原油.轻油.绝缘油.液压油.等多种油产品

性能参数

公称通径（mm）						DN10～DN200
被测液体粘度：						2～3000（mPa.s）
防护等级：						IP65（特殊订制IP68）
重复性误差：						测量值的±0.2、±0.5
精度等级：						0.2，0.5%级
被测介质温度：						常温型： -45～100℃
						高温型： +60℃～200℃
						超高温型：200℃以上
额定工作压力：    （高压可定制）						铸铁：≤1.0MPa
						不锈钢：≤1.6MPa
						铸钢：≤2.5MPa（4MPa，6.5MPa可选）
输出信号：						脉冲信号或者4－20mA电流信号
电流输出						负载电阻			0～10mA：0～1.5kΩ
									4～20mA：0～750 Kω
数字频率输出：						输出频率上限可在1～5000HZ内设定带光电隔离的晶体管集电极开路双向输出。外接电源≤35V导通时集电极最大电流为250mA
供电电源：						AC220V、DC24V或3.6V电池
消耗总功率：						小于20W
环境温度：						零下40～＋60℃
相对温度：						5%～95%

外形参数表

（一）铸铁型外形尺寸

公称通径			L		H		A		B		D		D1		N（个）		Φ
10			150		100		165		210		90		60		4		14
15			170		118		172		226		95		65		4		14
20			200		150		225		238		105		75		4		14
25			260		180		232		246		115		85		4		14
40			245		180		249		271		145		110		4		18
50			340		250		230		372		160		125		4		18
65			420		325		270		386		180		145		4		18
80			420		325		315		433		195		160		8		18
100			515		418		370		458		215		180		8		18
150			540		515		347		557		280		240		8		23
200			650		650		476		720		335		295		12		23

（二）铸钢型、铸钢高粘型、铸钢高温型外形尺寸

公称通径			L		H		A		B		D		D1		N（个）		Φ
15			200		138		232		180		105		75		4		14
20			250		164		220		160		125		90		4		18
25			300		202		252		185		135		100		4		18
40			300		202		293		208		165		125		4		23
50			384		262		394		312		175		135		4		23
80			450		337		452		332		210		170		8		23
100			555		442		478		310		250		200		8		25
150			540		510		557		347		300		250		8		26
200			650		650		720		476		36		310		12		26

铸铁、铸钢高温型椭圆齿轮流量计外形尺寸：DN15~DN25，A、B尺寸按上表数据加160mm热延伸管：DN40~DN80，A、B尺寸按上表尺寸加300mm热延伸管，其余尺寸同上表相应尺寸

（三）不锈钢型外形尺寸

公称通径			L		H		A		B		D		D1		N（个）		Φ
10			179		100		167		216		90		60		4		14
15			208		120		172		228		95		65		4		14
20			236		150		225		238		105		75		4		14
25			287		195		232		246		115		85		4		14
40			265		178		265		349		145		110		4		18
50			265		178		265		349		160		125		4		18
65			365		260		319		436		180		145		4		18
80			420		305		324		459		200		160		8		18
100			515		400		373		554		220		180		8		18
150			540		515		397		607		280		240		8		23

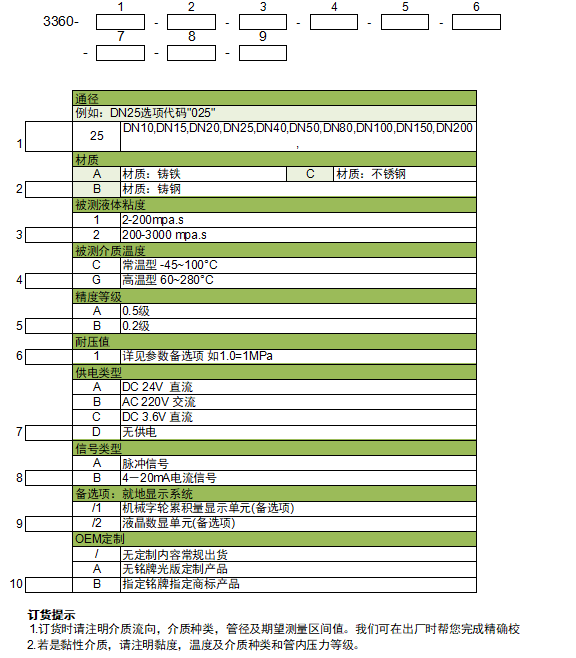

选型代码

技承仪表（上海）有限公司根据客户的实际需求运用不同特点的传感器技术准确的为客户解决各类测量问题，为食品、冶金、机械、电力、石油、化工、轨道交通、设备制造等工业自动化行业提供适合的产品和服务。我们通过市场分布，以及持续为客户提供个性化的产品定制，开发了众多优良的产品方案。对于技承仪表来说，我们不畏惧挑战，也不忽视细节。技承仪表将以不断提高产品质量与客户服务为经营目标，致力为客户制造更多价值！

如果您有需求，请与我们接洽，我们将请我们的技术人员帮你解决问题。
