WJ89系列产品包括电源调理，模拟量采集与输出、开关量采集、开关量输出和RJ-45网络接口通信。通讯方式采用MODBUS TCP协议。TCP是基于传输层的协议，它是使用广泛，面向连接的可靠协议。用户可直接在网页上设置模块IP地址、子网掩码、通讯协议等。可用来对传感器设备的运行监测与控制。

WJ89系列产品是基于单片机的智能监测和控制系统，用户设定的模块IP地址、子网掩码等配置信息都储存在非易失性存储器EEPROM里。

WJ89系列产品按工业标准设计、制造，模拟信号和数字信号之间互相隔离，抗干扰能力强，可靠性高。工作温度范围- 45℃～+85℃。

网络数据采集模块功能简介：

WJ89 远程I/O模块，可以用来测量16路模拟量信号。

1、  模拟信号输入

16位采集精度，16路模拟信号输入。产品出厂前所有信号输入范围已全部校准。在使用时，用户也可以很方便的自行编程校准。具体电流或电压输入量程请看产品选型。

2、  通讯协议

通讯接口： RJ-45网络接口。网口位置的两个指示灯，网线插上之后Link灯(绿灯)长亮，Data灯（黄灯）会不定时的闪烁。

通讯协议：采用MODBUS TCP协议，实现工业以太网数据交换。也可以通过网页直接访问控制模块。

网络缓存：2K Byte（收与发都是）

通信响应时间：小于100mS。

3、  抗干扰

模块内部有瞬态抑制二极管，可以有效抑制各种浪涌脉冲，保护模块。

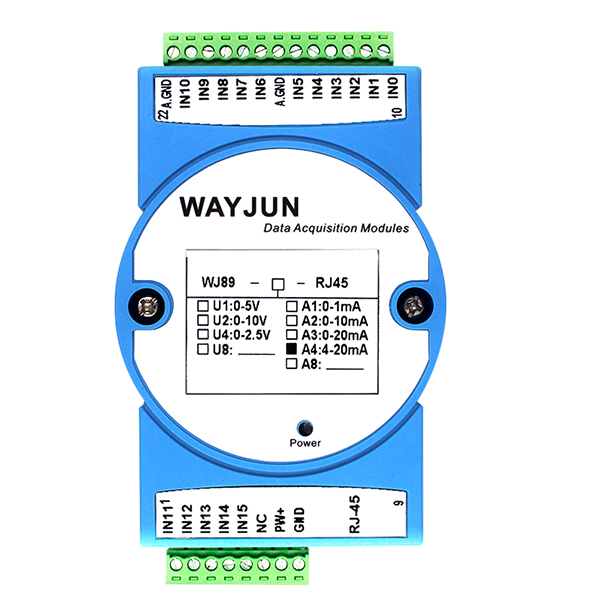

网络数据采集模块产品型号：  WJ89   -   U(A)□    -    RJ45

网络数据采集模块选型举例1： 型号：WJ89-A4-RJ45   表示16路4-20mA信号输入，输出为RJ-45网络接口

网络数据采集模块选型举例2： 型号：WJ89-U1-RJ45   表示16路0-5V信号输入，输出为RJ-45网络接口

WJ89通用参数：

(typical @ +25℃，Vs为24VDC)

模拟量输入：  电流输入 / 电压输入

精    度：  0.1%

温度漂移：  ±50 ppm/℃ (±100 ppm/℃, 最大)

输入电阻：  100Ω (4-20mA/0-20mA/0-10mA电流输入)

                        2KΩ (0-1mA电流输入)

                        大于200K(5V/10V电压输入)

带 宽： -3 dB 10 Hz

AD转换速率： 20 SPS （出厂默认值，用户可发命令修改转换速率。）

可以通过40204寄存器设置AD转换速率2.5 SPS，5 SPS，10 SPS，20 SPS，40 SPS，80 SPS，160

SPS，320 SPS，500 SPS，1000 SPS。（通道转换速率=AD转换速率/开启的通道数量）

注：修改转换速率后请重新校准模块，否则测量的数据会有偏差。也可以在订货的时候注明转

换速率，我们在产品出厂时按您要求的转换速率重新校准。

通    讯：   MODBUS TCP通讯协议

网    页：   支持网页访问模块，支持网页设置模块参数。

接    口：   RJ-45网络接口。

工作电源：    +8 ~ 32VDC宽供电范围，内部有防反接和过压保护电路

功率消耗：    小于2W

工作温度：    - 45 ~ +80℃

工作湿度：   10 ~ 90% (无凝露)

存储温度：   - 45 ~ +80℃

存储湿度：   10 ~ 95% (无凝露)

隔离耐压：   模拟信号和开关量信号3000V隔离。

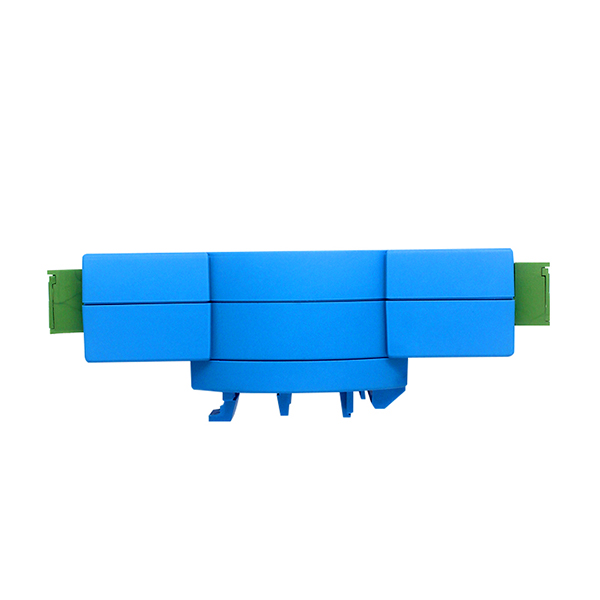

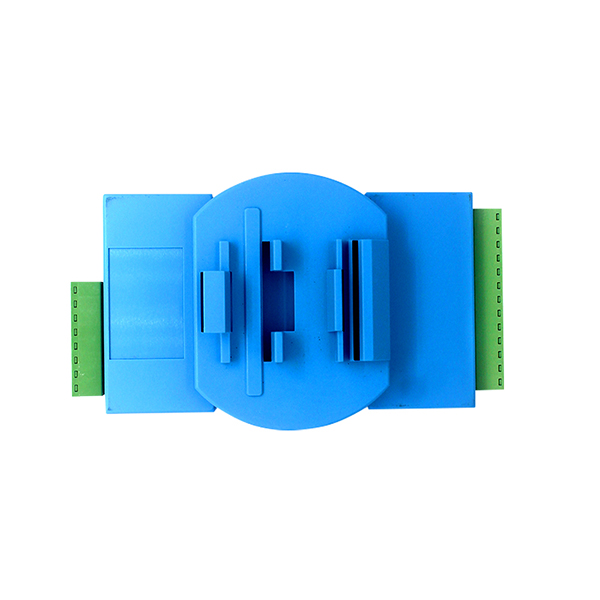

外形尺寸：   120 mm  x  70 mm  x  43mm
