电缆毛病测距设备及传统办法主要有以下四种：

电桥法：这是电力电缆的测距的经典办法。该办法比较简略，但需求事先知道电缆线长度等数据，且只适用于低阻及短路毛病。可是，在实践运转中，毛病常常为高阻及闪络性毛病，因毛病电阻很高形成电桥电流很小，因而一般的灵敏度仪表很难勘探。

脉冲回波法：针对低阻与断路类型的毛病，运用低压脉冲反射办法来测电缆毛病比起上面的电桥法简略直接，只需经过调查毛病点反射与发射脉冲的时间差来测距。测验时将一低压脉冲注入电缆，当脉冲传播到毛病点时会发作反射，脉冲被反射送回到丈量点。运用仪器记载发射和反射脉冲的时间差，只需知道脉冲传播速度就可核算出毛病发作点的间隔。该办法简略直观，不需知道电缆长度等原始数据，还可依据反射波形辨认电缆接头与分支点的方位。

一、功能特点

1、采用了高亮度的4.3寸LED彩色液晶，不受强光环境影响，使得显示界面更加清晰。

2、采用可编程的脉冲编码键盘，操作智能、便捷。

3、采用4种滤波频带：低频带、中频带、高频带和全频带，适时选择。

4、采用数字滤波技术处理音频信号，特征频带更明显、滤波性能更佳。

5、故障距离采用数字方式显示，最大25m范围内可显示故障距离。

6、具有单次和连续模式，可根据实际情况选择，对波形进行仔细分析。

7、音频信号波形实时显示，可通过观察重复性的波形特征及距离轴大致观察故障点距离，操作者观察波形不易疲劳，同时在单次模式下可对15m内音频波形进行细致分析，支持翻页显示。

8、在声磁定点模式中具有单次和连续模式，可根据实际情况选择，对波形进行仔细分析及整体上周期分析。

9、跨步电压模式采用波形连续、实时显示，有助于对连续性信号分析及突变信号分辨，便于准确定点。跨步电压信号显示不限幅，对测试过程中大信号自动衰减，共20个档位调整信号强度，确保数据波形的易判。

10、耳机反馈故障信号音可根据现场环境自由调节，确保操作者在移动探头时减少较强噪音对人耳的伤害。

二、技术参数

1、工作模式：声磁定点模式、跨步电压模式

2、工作方法：声磁同步法、跨步电压法、声测法、磁场巡测法

3、显示方式：4.3寸高亮OLED显示器，分辨率为480*272

4、故障距离：最大检测距离范围为25m

5、探测深度：＜5米；隔离干扰：DC，50Hz

6、操作方式：一键式可编程的脉冲编码按键操作

7、数据处理：25米范围内音频波形显示、跨步电压故障前后波形显示、故障距离数字显示

8、频率范围：100Hz～1500Hz；低通：100～400Hz；中通：150～600Hz；高通：200～1500Hz

9、音频测试精度：10cm；音频波形显示：≤15m；跨步电压灵敏度：0.1mV

10、电磁强度显示：矩形条显示，数字显示，最大值显示

11、信号增益：音频增益＞110dB，跨步电压多档位调节

12、供电方式：内置7.4V/5200mAh锂电池供电;充电电源AC220V±10%；工作时长：＞7h

13、具有自动检测脉冲信号功能；84dB最大音量限制 ；具有闭音功能

14、外箱尺寸：520*340*200mm     重量：2.5KG

三、设备配置：定点仪主机一台、探头一套、探头连接线一条、耳机一个、跨步杆两根、跨步杆连接组合线一根、充电器一个、说明书一本；保修卡、装箱清单及出厂检验报告各一份。

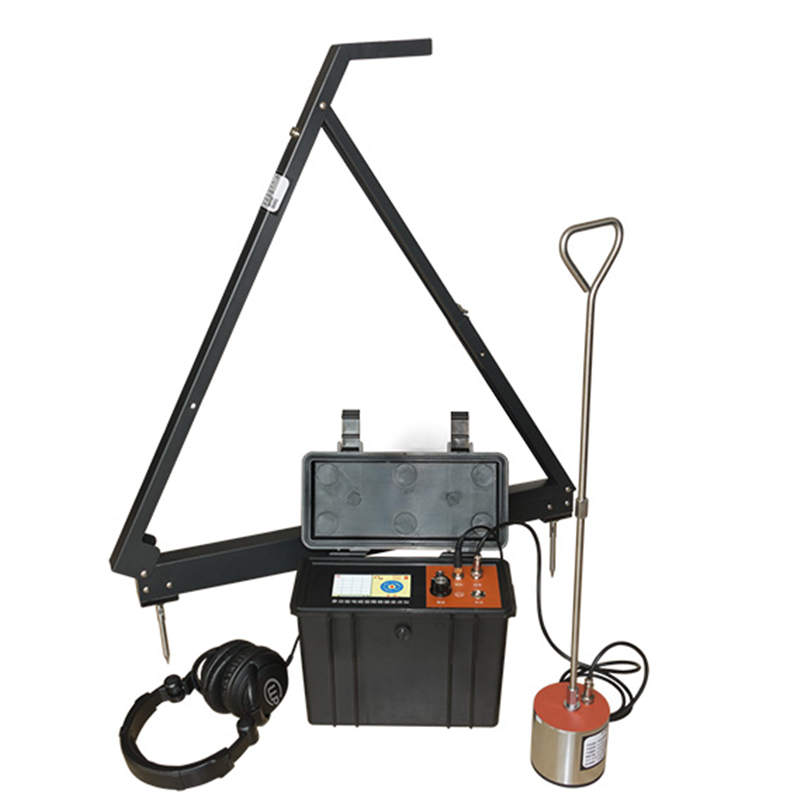

多功能电缆故障定点仪 声磁同步定点
