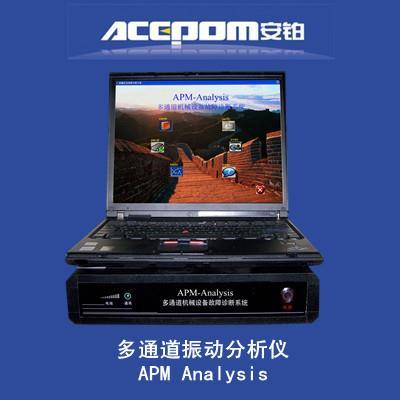

APM-8000振动分析仪 设备故障检测仪

师女士  1 8 1 3 6 9 2 8 4 8 8

便携式笔记本电脑+振动信号处理专用采集箱，可选2、4、8、16个通道。

强大的数据采集故障诊断功能，由 4 大功能软件构成，包括振动分析故障诊断软件，旋转机械故障自动诊断软件，现场动平衡软件，交流异步电机自动诊断软件。

APM-8000振动分析仪 设备故障检测仪

轴心轨迹图：对应一定的转速，转轴在支承轴承中的位置是一定的。由于振动，转轴中心会围绕着这个中心点做周期运动，形成动态运动轨迹即轴心轨迹图。该图显示某轴承处水平和垂直方向振动合成后的情况，不同的对应故障会呈现不同形状的轴心轨迹，因此可以通过轴心轨迹来进行故障诊断；

频 谱 图：对时域波形进行频谱分析可以得到信号中所含个谐波分量的频率和幅值。以频率 Hz 或转频倍数为横坐标，以振幅为纵坐标，将分析结果绘制在图上即可得到频谱图；
频谱图是目前进行故障分析和诊断的*普遍使用的图形，从中可以得到有关信号所含频率成分的重要信息。该图还可在指定波形处显示对应点的幅值。频谱种类包括幅值谱、功率谱、相位谱、倒频谱分析等，实时显示六个*大谱峰及对应频率、各种窗函数任选；线性、对数谱选择，用于不平衡、不对中、轴弯曲、轴裂纹等各种旋转机械常见故障分析；
