机泵循环和故障模拟实验台

VALENIAN-PT800-30

介绍

当测量泵的振动时，气蚀是主要的故障状态。这套配件可以用于故意引起气蚀，研究其对振动频谱的影响。它由单级离心泵、管道和储罐组成。

学习内容/练习

?观察和理解离心泵中的气蚀现象

?汽蚀的可视化观测

?频闪观测（频闪仪作为选配件提供）

?通过振动分析离心泵运行振动的特性

?理解和解释频谱

?使用计算机振动分析仪

组件构成

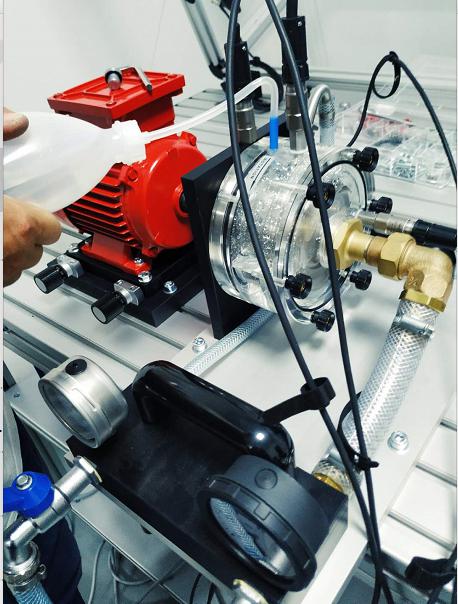

该附件套件由一个单级离心泵组成，在进料管和输送管中带有一个球阀和压力指示器。 可以直接通过弹性联轴器将泵连接至电机驱动单元。 透明的塑料泵壳在运行过程中提供了泵内部的视图。 这样以便在发生气蚀时对其进行观察。 球阀使气蚀的发生受到影响。

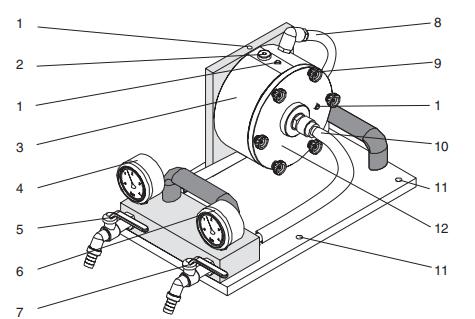

布局图

1加速度传感器的连接孔       6吸侧压力计

2泵壳的排气螺丝             7吸入侧球阀

3泵壳                       8输送侧软管

4输送侧压力计               9带垫圈的滚花螺母，用于固定泵盖

5输送侧球阀                 10吸入侧软管

11个用于固定在夹板上的孔

12泵盖

技术参数

机泵参数：额定功率：1 HP；

扬程：15 m；

叶轮直径：120 mm；

流量：17升/分；

额定转速：2800 rpm；

电机参数：额定功率：1 HP；

转速：0~3600 rpm，可调；

变频器参数：调速范围：0~500 Hz；
