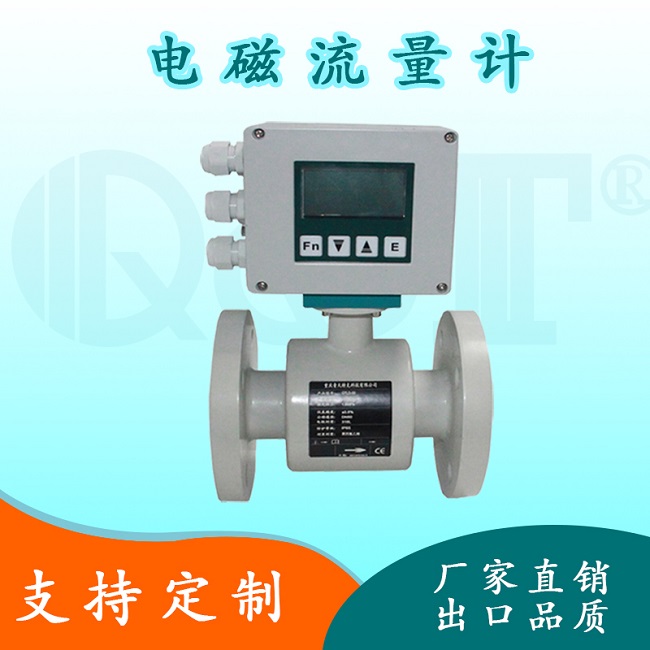

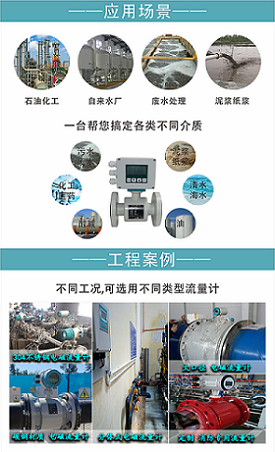

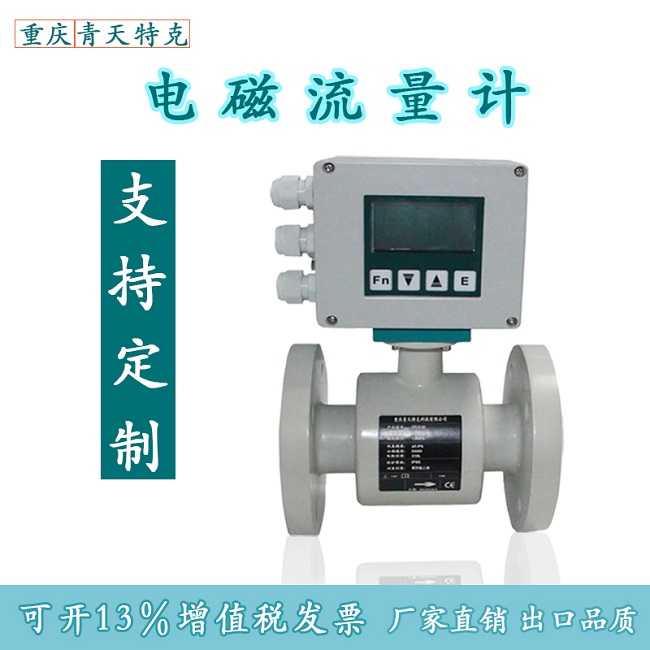

电磁流量计是一种测量导电介质体积流量的感应仪表，在进行现场监测显示的同时，可输出标准的电流信号，供记录、调节、控制使用，实现检测自动控制，并可实现信号的远距离传送。可广泛应用于自来水、化工、煤炭、环保、轻纺、冶金、造纸等行业中的导电液体流量的计量。已取得了防爆合格证，适用于各种爆炸性环境的液体测量。

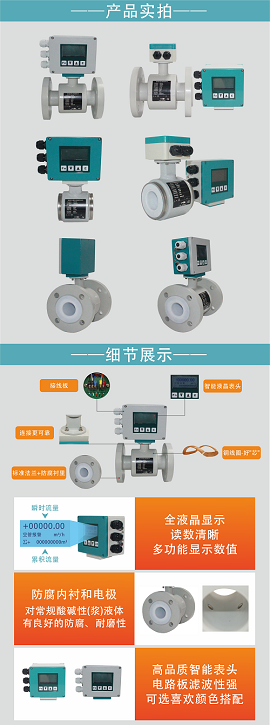

一、QTLD系列电磁流量计产品特点

★  测量管内无可动部件，便于维护管理；无阻流部件，因此无压力损失。

★  可测电导率≥5μs/cm的液体，配合各种衬里材料，可适用于测量各种酸、碱、盐溶液及泥浆、矿浆、纸浆等介质的流量。

★  流量的测量不受流体的密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，测量精度高。

★  合理选用衬里及电极材料，可实现良好的耐腐蚀性和耐磨性。

★  低频矩形波激磁，不受工频及现场各种杂散干扰的影响，工作稳定可靠。

★  不受流体方向影响，正反向均可准确计量。

★  量程比1：120(0.1m/s～12m/s)，满量程流速范围宽。

★  汉字液晶背光显示，可在线修改参数，操作简单方便。

★  具有空管测量、提醒功能，并能适应不同的流体介质。

★  掉电时间记录功能，自动记录仪表系统电源间断时间，补算漏计流量。

★  小时总量记录功能，以小时为单位记录流量总量，适用于分时计量制。

二、测量原理

电磁流量计是运用法拉第电磁感应定律原理，即导电物体在磁场中作切割磁电线运动时，导体中产生感应电动势。其感应电动势E为：E=KBdV；流量Q为：Q=3600×V×S

式中：K—仪表系数  B—磁感应强度(T)  d—电极间距(m)  V—流体平均流速(m/s)  S—导管内截面积(m2)

测量流量时，导电性液体以流速V流过垂直于流动方向的磁场，导电性液体的流动感应出一个与平均流速成正比的电压，其感应电压信号通过与液体直接接触的电极检出。对于同一个流量计S、B、d为常量，所以流量与感应电动势E(或流速V)的大小成正比。
