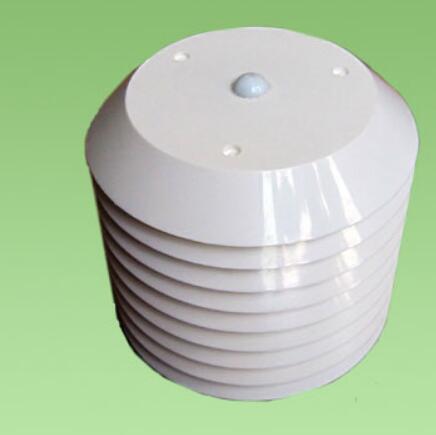

产品概述

本系列产品是采用一款高度集成的温湿度传感器芯片，芯片全量程标定的数字输出。

它采用CMOSens技术，确保产品可靠性与稳定性。传感器包括一个电容性聚合体湿度元件和一个用能隙材料制成的温度元件，这两个元件与一个14 位的A/D 转换器以及一个串行接口电路设计在同一个芯片上面。该传感器抗干扰能力强、级高的性价比。

功能特点

◆微小外型体积设计，安装方便

◆响应速度快

◆抗干扰能力强

◆使用寿命长

◆全标定输出，无需标定即可互换使用

◆基于请求式测量，低功耗，稳定性好

适用范围

广泛应用于农业、林业、气象等行业以及气候室、仓储等场所。

工作、存储条件

工作温度：-40～85°C

工作湿度：0～100%RH

储存温度：-40～125°C

储存湿度：＜80%（无凝结）

工作原理

每个传感器芯片都在精确的恒温室中进行标定，以镜面冷凝式露点仪为参照。通过标定得到的校准系数以程序形式储存在芯片本身的OTP 内存中。通过两线制的串行接口与内部的电压调整，使外围系统集成变得快速而简单。

技术参数

供电：

电流型：12～24 V DC

电压型： 7～24 V DC

485 型： 7～24 V DC

信号输出：

电压型：0.4～2 V

电流型： 4～20 mA

485型： MODBUS-RTU

电压输出公式：

空气温度T（℃）=（输出电压值-0.4V）/1.6*100-40

空气湿度R（%RH）= （输出电压值-0.4V）/1.6*100

   电流输出公式：

空气温度T（℃）=（输出电流值-4mA）/16*100-40

空气湿度R（%RH）= （输出电流值-4mA）/16*100

设备功耗：<10mA

防护等级：IP65

上电响应时间：<1s

探头线长：1.5米

尺寸、重量

外型尺寸：L86*W86*H25（mm）

整机重量：110（g）
