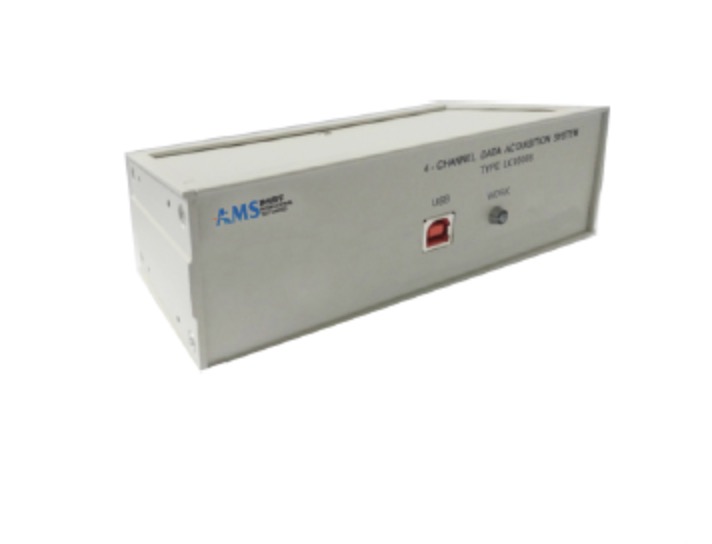

低成本振动测试系统

VDS系列是一款基于USB接口高性能的振动测试系统

振动测试系统支持4或8通道BNC模拟输入的同步采样，采用16位A/D转换器,实现每个通道独立输入，通过USB线从计算机USB口取电，不需要外接电源。

同时数据采集系统内置信号调理模块，可为传感器提供24V，4mA的恒流源供电，输出信号经一阶高通滤波后输入到采集器的输入端。

振动测试系统技术指标：

l通道数量：4 、8通道

l采样方式：同步

l输入配置：每通道A/D独立

l供电电压：5V（USB提供）

l采集速率：4通道 100KHz 8通道 50KHz

l分 辨 率：16 Bit

l输入类型：IEPE(ICP)型振动 噪声传感器

l输入电压范围（由软件选择）：±10V，±5V，±2.0V，±1.0V

l信号调理模块恒流源：24V,4mA、

l信号调理模块 高通滤波：0.1Hz

lUSB2.0接口，即插即用，无需外接电源

l外型尺寸：长160mm*84mm *50mm

使用环境：

l贮存条件：-40℃～60℃；

l极限条件：-10～50℃；

l工作范围：0～40℃；

软件支持：

l通用库支持Visual Studio®和Visual Studio .NET，包含Visual C++®、Visual C#®、Visual Basic®和Visual Basic .NET实例

l支持NI LabVIEW?

l兼容WINOOWs® 7/Vista/WIN10（32位或64位）、Linux®和Mac®平台。

l适用于DASYLab®的综合驱动程序

l支持的操作系统：WINOOWs® 7/Vista/WIN10，32位或64位；Linux®和Mac®

软件特点：

l采集、显示、保存功能

l时域分析、频域分析、统计、x-y图显示、波形重叠、相关分析、阻尼分析、冲击响应分析、传递函数

l监测实时显示参数：波形、频谱、数据表格、柱状图等

l二级报警参数：可以设置一级报警值、二级报警值共二级报警参数

应用：

l电机振动测试

l机械振动测试

l结构振动测试

l高校力学振动实验
