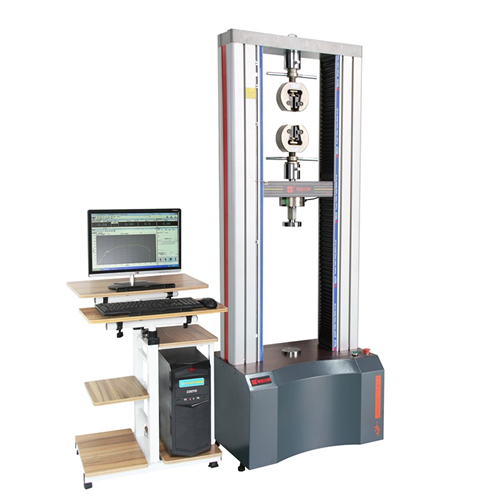

XBD5105微机控制电子万能试验机
n 产品特点与性能概述
n 设备主要构成：
XBD5105微机控制电子万能试验机为机电一体化产品，主要由主机（包括机架、底座、传动系统）、夹具、变形测量系统、软件系统、电气系统构成。
n 机械工艺结构：
主机架主要由底座、四根立柱和两根丝杠构成双臂框架结构；传动加载系统采用交流伺服电机及同步齿形带减速装置，带动高精密滚珠丝杠转动，再驱动移动横梁实现加载，试验机同轴度好（<8%）上中下梁采?球墨铸铁，抗拉强度达到是60k(600MPa)，其屈服强度也达到是40k(400Mpa)。球墨铸铁的耐腐蚀性和抗氧化性都超过铸钢。由于球墨铸铁的球状?墨微观结构，在减弱振动能???，球墨铸铁优于铸钢，因此更加有利于降低应?，本机造型美观，稳定性好，刚性大，控制精度高，工作效率高，噪音低，节能环保。
n 机架
u 强壮的自润滑导向光杆增加设备的横向刚性，确保横梁线性运动
u 它能够使十字接头准确对齐，保证同轴度，减少测量数据的差异
u 关键受力部件采用铸钢整体制造，保证机架的整体刚度。
u 研磨级预加载滚珠丝杆和重载轴承确保设备长期零间隙运行，噪声低，试验结果精确，重复性好。
l 可根据：GB、ASTM、DIN、ISO、JIS、BS等标准进?实验。
l 试验机制造标准：GB/T
16491-2008电?万能试验机
n 主要技术参数
序号
项目名称
技术指标
1
最大试验力
100KN（可另加配传感器来扩展测力范围）
2
准确度等级
0.5级
3
试验力测量范围
0.4%～100%FS（满量程）
4
试验力示值误差
示值的0.5%以内
5
试验力分辨率
最大试验力1/500000全程不分档，且全程分辨率不变
6
变形测量范围
0.2%～100%FS
7
变形示值误差
示值的±0.5%以内
8
位移示值误差
示值的±0.5%以内
9
位移分辨率
0.04um
10
力控速率调节范围
0.005～5%FS/s
11
力控速率控制精度
速率＜0.05%FS/s时，为设定值的±1%以内
速率≥0.05%FS/s时，为设定值的±0.5%以内
12
变形速率调节范围
0.005～5%FS/s
13
变形速率控制精度
速率＜0.05%FS/s时，为设定值的±1%以内
速率≥0.05%FS/s时，为设定值的±0.5%以内
14
位移速率调节范围
0.001～500mm/min
15
位移速率控制精度
速率＜0.5mm/min时，为设定值的±1%以内
速率≥0.5mm/min时，为设定值的±0.2%以内
16
主机试验空间（标准机型）
上下空间（可定制下空间）
17
有效拉伸行程
720mm（含夹具）
18
有效压缩行程
720mm（含夹具）
19
有效试验宽度
400mm
20
主机外形尺寸
750*520*2055mm（可订制尺寸）
21
主机重量
约450Kg
22
电源
220V，50Hz，1.5kW
05
29
2024
