一、功能介绍

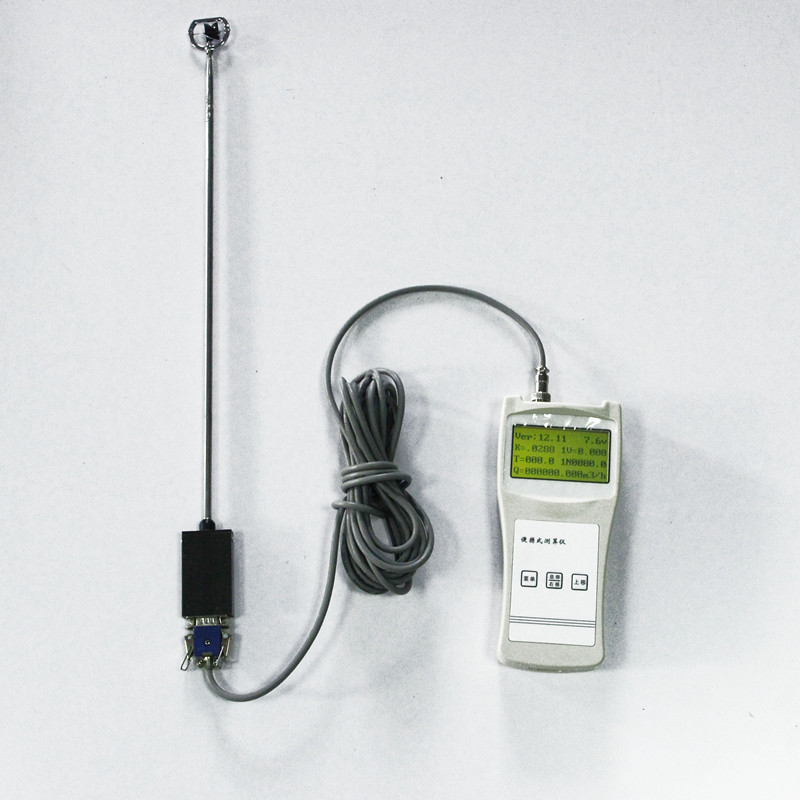

LGY- II型智能流速仪是采用电子技术、传感技术和计算机硬、软件技术研制 成功的一种便携式超小型流速仪,内置CPU微处理器、存储器等,功能丰富,使用简单方便,。现已广泛应用于水 工、河工和港工模型试验的流速测量(己在国内几百所高校和科研院所普遍应用,获得了一致好 评) ,并己推广应用于交通、水利等其它行业的流速、风速和流量的测量。

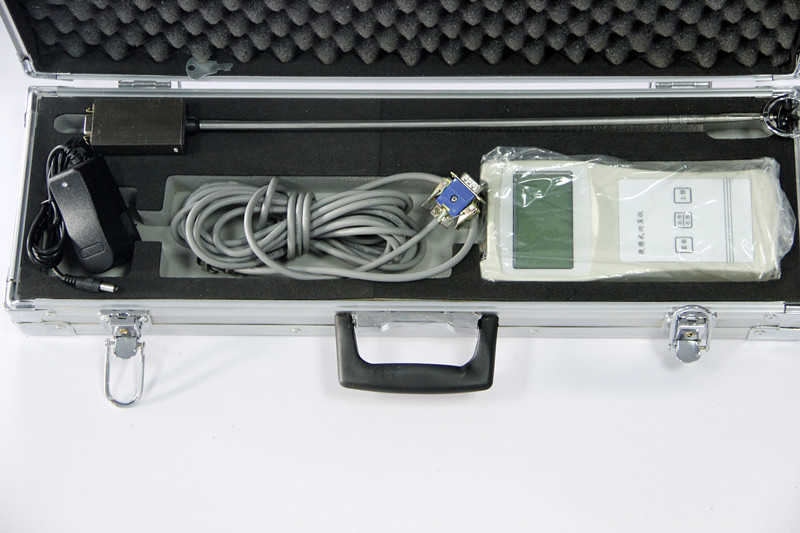

      LGY- II型智能流速仪配置了高效钮电池组,可不用交流电源,并配套充电器,充一次电 可连续工作几十个小时,充电时间约需8-10个小时即可完成。

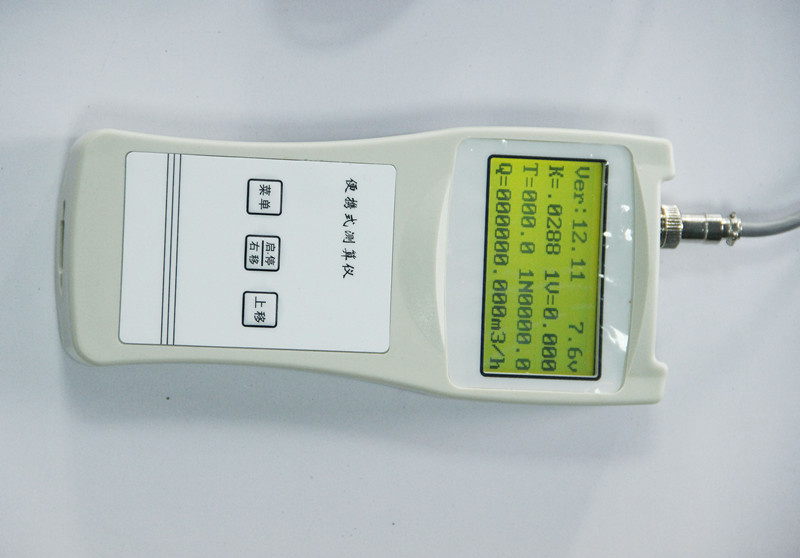

      LGY- II型智能流速仪配置了4键式触摸键盘,背光液晶显示器,具有自动存储记忆功能: 设置的K、C、A、T、N值会自动保存:测量好的流速等数据若未记录,可通过用触摸键盘上的 "↑"或"↓"键,依次读出来。

     LGY- II型智能流速仪配套的流速旋浆传感器该传感器是于2004年研制成功,旋浆螺旋角、螺距、制作工艺和材料等都进行了重新设计,旋浆直径分别为φ 15mm和φ12mm (旋浆反光面采用电镀工艺,耐磨损,信号强) ,起动流速ζlem / s,起动 流速、测速范围、线性度、同心度、率定系数和均方差等指标均较以往传感器有很大的改进和 提高。φ15mm的新型流速旋浆传感器K =2.88, C =1. 00;φ12mm的K=1.85, C=1.00。 流速测量范围: 1'"" 300em / s采样时间: 1 '""99秒任选;

流速计算公式: V=A* (K*N /T+C)式中V为流速(单位: em / s); A为流速比尺(如不需要可设置为1); K、C为流速旋浆 传感器率定系数; T为设定的采样时间(秒); N为采样时间内的传感器旋浆转数(对单反光面 旋浆而言,若对双反光面旋浆,N应除以2才为采样时间内的传感器旋浆转数)。

 二、操作步骤

1、开机后,液晶显示器显示"WELCOM"欢迎字样,随后显示"SYSTEM FREE!" (系统等待 命令!)。

2、按下"功能"键,显示设置的K值(SETTING K=六.六六), K取一位整数,两位小数, 此时可用"↑"或"↓"键来修改k值(以下均可用"↑"或"↓"键来修改);修改完成后, 按"功能"键将k值存入内存,同时显示C值(SEτTING C=六.六六), C取一位整数,两位 小数:修改完成后,按"功能"键将C值存入内存,同时显示A值(SET A=六六.六六六), A 可取两位整数,三位小数:修改完成后,按"功能"键将A值存入内存,同时显示T值(SETTING T=六六s, s为秒), T取两位整数:修改完成后,再按"功能"键将T值存入内存,同时显示 测量次数N值(SETTING N=六), N取一位整数:修改完成后,再按"功能"键将N值存入内 存,此时显示"SYSTEM FREE!" (系统等待命令! )。

3、仪器有自动存储和记忆功能,以前设置的K、C、A、T、N值会自动保存。 4、当液晶显示器显示"SYSTEM FREE!" (系统等待命令!)时,可以进行"功能"设置和"开 始"测量。

5、按"开始"键开始测量,屏幕显示倒减的采样时钟,当采样时间一到,显示流速旋浆传 感器在T时间内的采样脉冲数N,稍停3秒后显示计算好的流速VI值:过3秒后,再依次显示 第二次、第三次采样和计算好的N2、V2、N3、V3值,……,当三次或多次采样结束,显示三 次或多次的平均流速V。

6、测量结束后,如需要检查测量的数据,按"↑"或"↓"键,可逐次显示Nl、VI、N2、 V2、N3、V3……和平均流速
