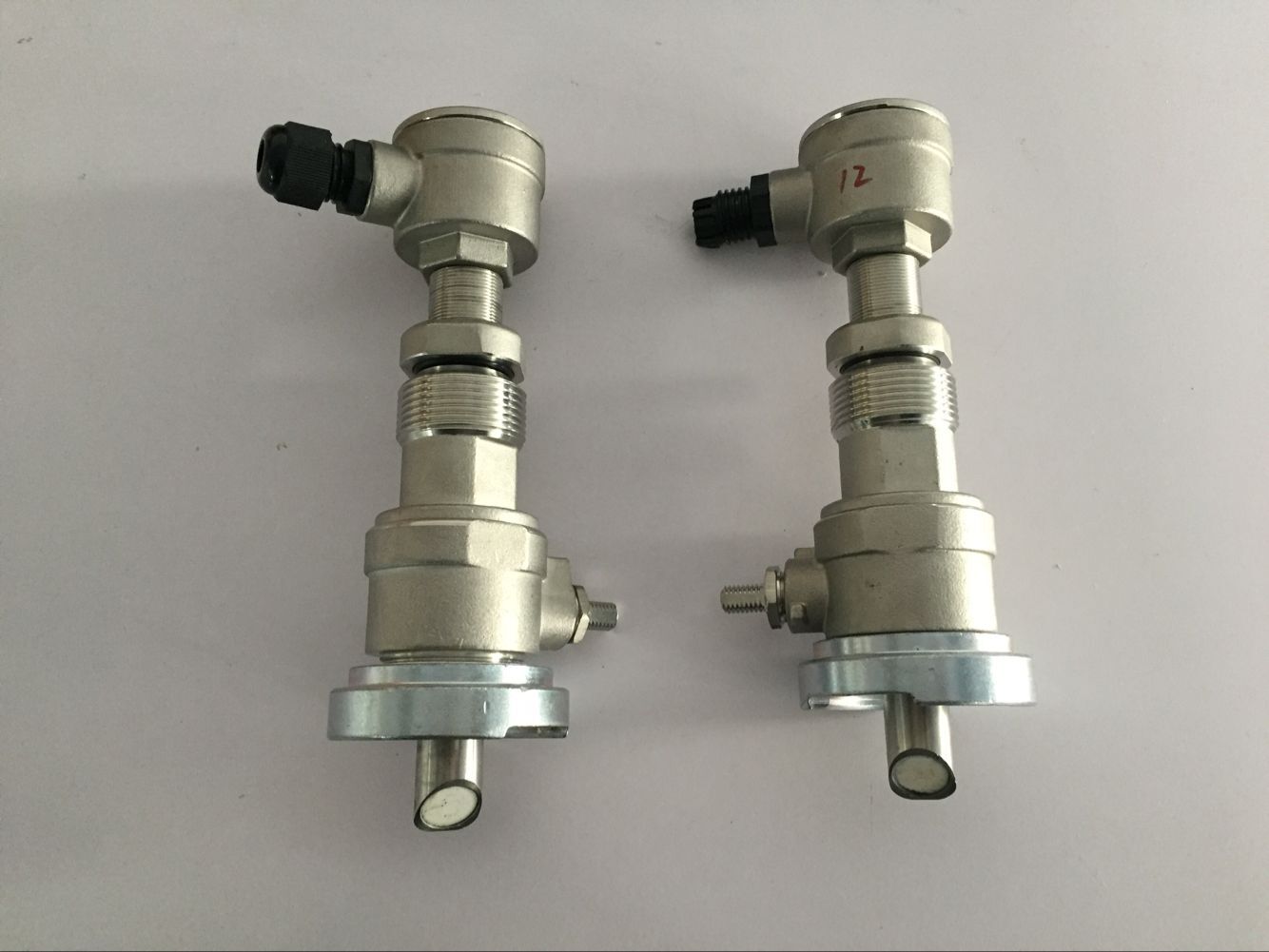

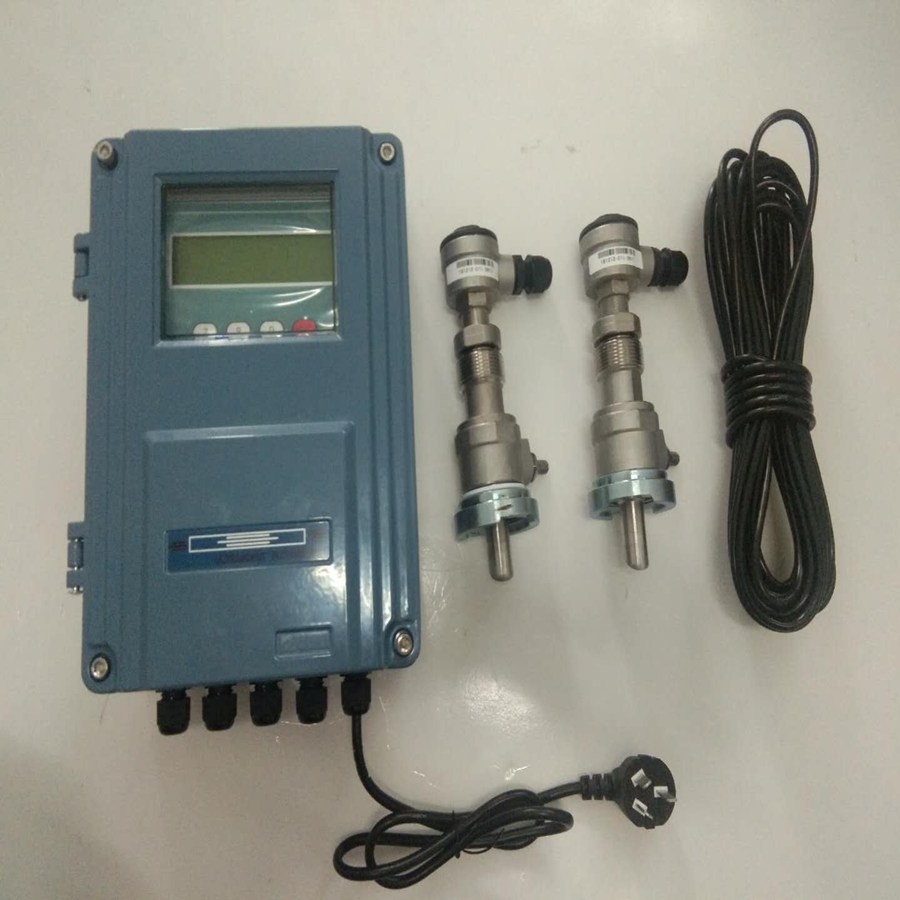

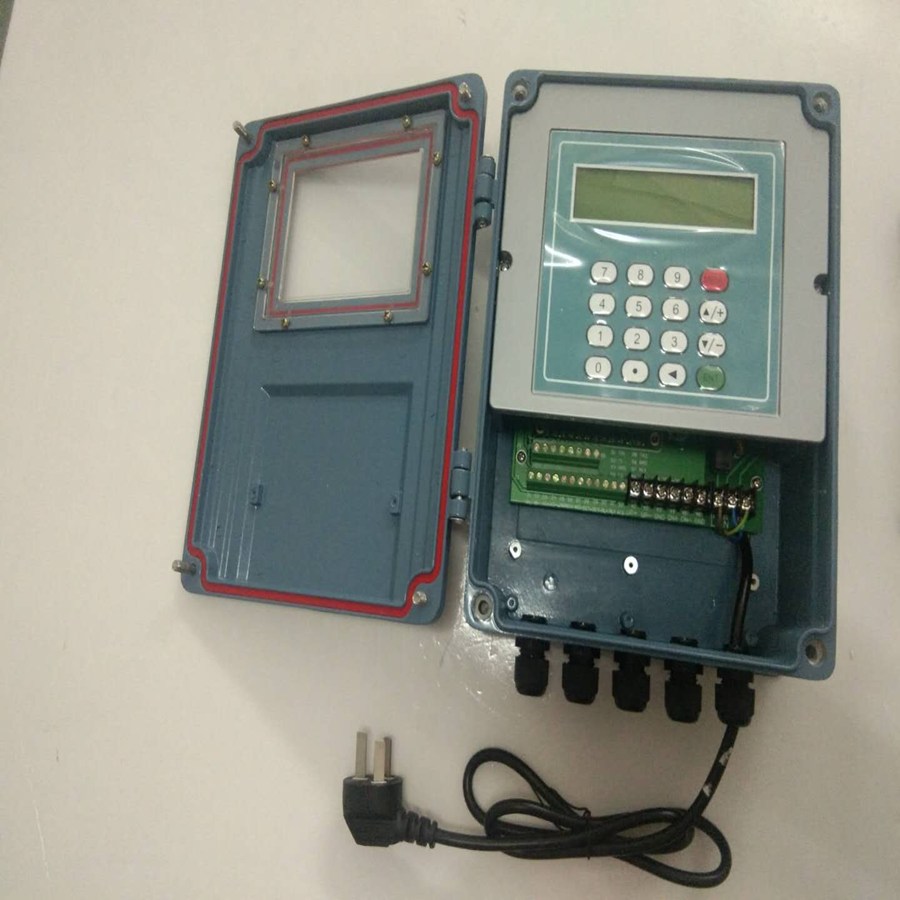

插入式传感器是指在被测管道上利用专用开孔工具在不停产的情况下在线打孔，使传感器和被测介质直接接触从而实现流量测量的一种安装方式，该款传感器解决了外缚式传感器在测量结垢较厚的管道时不易接收到信号及长时间测量信号衰减的问题，具有不停产安装、免维护、与管径无关、无压力损失等特点。管道材质为碳钢或不锈钢时可直接焊接安装，对于不可直接焊接的管道，如铸铁、玻璃钢、PVC、水泥管等需配备厂家制作的专用管箍方可安装。
插入式传感器共有三种型号可供选择：
技术参数
标准插入C-1
加长插入
平行插入
适用管径
≥DN80mm
≥DN80mm
≥DN80mm
安装空间
≥550mm
≥700mm
≥360mm
液体温度
0~160℃
0~160℃
0~160℃
传感器材质
304不锈钢
304不锈钢
304不锈钢
M23菜单探头选项
17.插入传感器TC-1
17.插入传感器TC-1
联系厂家
安装管道材质为碳钢或不锈钢时可直接焊接安装，对于不可直接焊接的管道，如铸铁、玻璃钢、PVC、水泥管等需配备厂家制作的专用管箍方可安装，如用户订货时遇到此类型情况，请告知厂家待安装管道的精确外径，以防漏水。
技术参数
标准插入B型（直插式）
插入C型（斜插式，极不常用）
加长插入B型（水泥管用）
适用管径
DN80mm以上
材 质
球阀与探杆：不锈钢316L；球阀底座：普通碳钢(不锈钢选配)
工作频率
1MHz
适用管材
碳钢、不锈钢、铸铁、铜、PVC、铝、玻璃钢、水泥管等管道，允许有衬里
备注：1、碳钢、不锈钢可直接焊接(不锈钢管道必须采用不锈钢底座，用户订货时请注意)。
2、其它管采用管箍方可安装(管箍材质：碳钢,订货时请提供准确的管道外径或周长)。
安装方式
Z法
适用温度
－40℃～160℃
开孔尺寸
Ф19mm(安装时使用厂家提供的专用开孔器，可实现带压不停产安装)
压力等级
1.6MPa(安装时压力＜0.8MPa）
防护等级
IP68（可浸水工作，水深≤3米）
安装空间
井壁到管壁≥550mm
井壁到管壁≥360mm
井壁到管壁≥700mm
长 度
186mm
228mm
330mm
介质种类
水、海水、污水、酒精、各种油类等能传导超声波的单一、均匀、稳定的液体。
介质浊度
≤20000ppm且气泡含量小
信号电缆
SEYV75-2型专用屏蔽电缆，单根可加长到300米，布线时电缆应外加金属套管以增加抗干扰性，
插入式传感器安装
安装工具
安装插入式传感器需要使用专用的开孔定位工具，400W手电钻（要是可高层调速）、扳手及改锥等工具。
安装距离
插入式传感器安装间距以两传感器的中心沿管轴方向的距离为准，间距的计算方式是首先在菜单中输入所需的参数（二初始参数设置）以后，查看窗口25号所显示的数字，并按此数据安装传感器。
安装方式
插入式传感器安装方式只有一种，即Z法，通常管径在DN80mm以上都可使用。
注意事项：
1. 球阀底座的焊接过程中一定要避免夹渣、砂眼、渗水等现象；
2. 两个球阀底座的焊接必须保证在同一轴面上，以防超声波信号接收不理想；
3. 开好孔后必须将球阀内铁屑等杂志清理干净，以防传感器探杆旋入时出现螺纹粘连，卡死等现象。
4. 必须保证两个传感器前端的超声波信号发射面对上（即两个传感器的进线孔一致，）； 5. 传感器安装完后一定将锁紧螺母拧紧，以防传感器松动；
6. 接好线后一定将密封盖拧紧，以防进水。
并注意电缆不要与 高压电缆并行，尽量避开变频器等干扰源。
