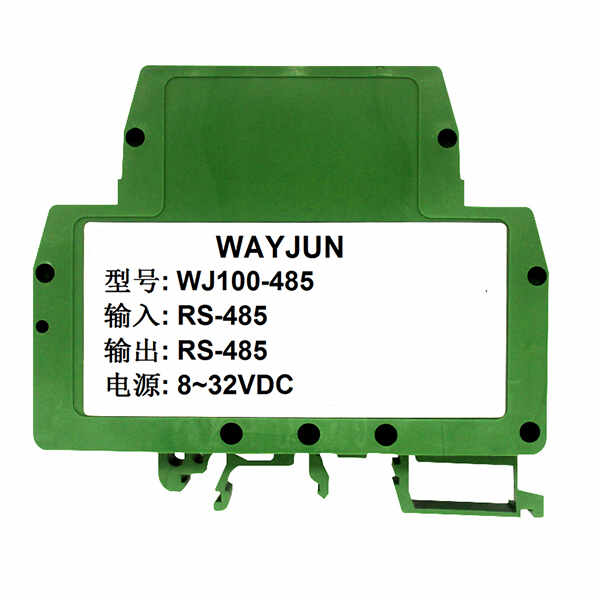

工业级RS-485隔离中继器放大器模块，WJ100

产品特点：

● 兼容RS-485 TIA/EIA标准

● 支持波特率300到115200BPS

● 通信波特率自动调节

● 数据收发自动调节

● 透明传输，不改变通讯协议

● 宽范围工作电源8-32VDC

●  RS-485与RS-485之间3000V隔离

典型应用：

● 串口信号远传

● 用于现场设备通信

● 智能楼宇控制、安防工程等应用系统

● 工业自动化控制系统

● 工业现场信号隔离及长线传输

● 设备运行监测与控制

● 传感器信号的转换和传输

● 工业现场数据的获取与转换

●  RS485信号转换

产品概述：

WJ100是维君瑞科技开发的一款工业级RS-485隔离中继器放大器。产品兼容RS485行业标准。用于对RS485差分通信信号的通信距离延长与通信隔离，数据实现透明传输，通讯稳定可靠，适合工业等要求比较高的场合。

WJ100系列产品包括电源调理，RS485输入接口通信与RS485输出接口通信。宽范围供电8-32VDC，电源、RS485输入接口与RS485输出接口三端隔离，输入与输出接口3000V隔离，电源有防反接保护功能。RS485通讯接口高抗干扰设计，±15KV ESD保护。产品按工业级标准设计，工作温度范围- 45℃～+85℃。

产品型号：

WJ100 –  485

                               通讯接口

          485：为RS-485接口

WJ100通用参数：

(typical @ +25℃，Vs为24VDC)

传输距离：   RS485 － 1000米（1200BPS）

通    讯：   RS-485信号隔离、放大、透明传输

波特率：     300、600、1200、2400、4800、9600、19200、38400、57600、115200bps自适应

工作方式：   异步半双工

驱动能力：   每个模块最多支持255个RS485设备

工作电源：    +8 ~ 32VDC宽供电范围，内部有防反接和过压保护电路

功率消耗：    小于1W

工作温度：    - 45 ~ +80℃

工作湿度：   10 ~ 90% (无凝露)

存储温度：   - 45 ~ +80℃

存储湿度：   10 ~ 95% (无凝露)

隔离耐压：   输入，输出，电源之间3000VDC三隔离

接口保护：   RS-485接口15KV ESD保护，并有防雷防浪涌等功能。

外形尺寸：   79 mm  x  69.5mm  x  25mm

引脚定义：
