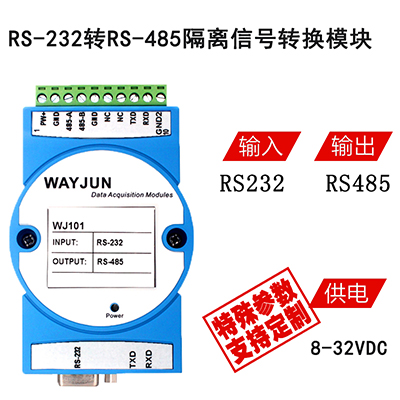

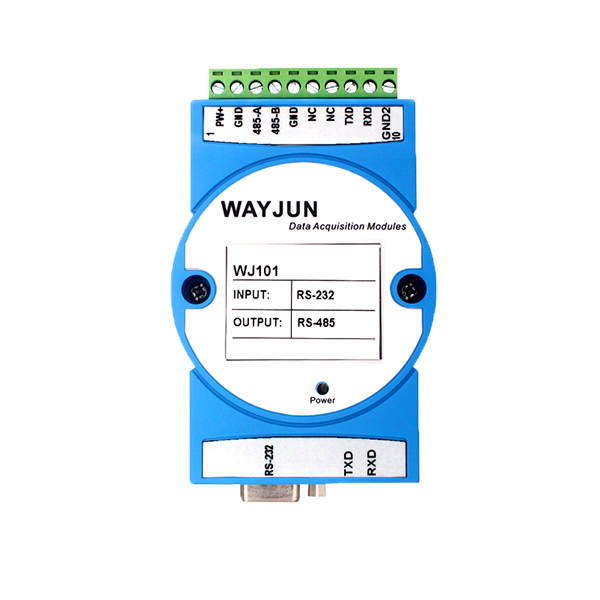

工业级RS-232转RS-485隔离模块，WJ101

产品特点：

● 兼容RS-232、RS-485 TIA/EIA标准

● 支持波特率300到115200BPS

● 通信波特率自动调节

● 数据收发自动调节

● 透明传输，不改变通讯协议

● 宽范围工作电源8-32VDC

●  RS-232与RS-485之间3000V隔离

典型应用：

● 串口信号远传

● 用于现场设备通信

● 智能楼宇控制、安防工程等应用系统

● 工业自动化控制系统

● 工业现场信号隔离及长线传输

● 设备运行监测与控制

● 传感器信号的转换和传输

● 工业现场数据的获取与转换

● RS232与RS485信号转换

产品概述：

WJ101是维君瑞科技开发的一款工业级RS232转RS485隔离转换器。该隔离转换器用来将RS232信号转换成RS485信号，数据实现透明传输，通讯稳定可靠，适合工业等要求比较高的场合。

WJ101系列产品包括电源调理，RS232接口通信和RS485接口通信。宽范围供电8-32VDC，电源与RS485共地，并与RS232接口3000V隔离，电源有防反接保护功能。RS485通讯接口高抗干扰设计，±15KV ESD保护。产品按工业级标准设计，工作温度范围- 45℃～+85℃。

产品编号：WJ101 –  232  –   485

                                           通讯接口2

                      RS-485：为RS-485接口

                                        通讯接口1

                                        RS-232：为RS-232接口

WJ101通用参数：

(typical @ +25℃，Vs为24VDC)

传输距离：  RS232 － 15米，

             RS485 － 1000米（1200BPS）

通    讯：   RS-232转RS-485透明传输

波特率：     300、600、1200、2400、4800、9600、19200、38400、57600、115200bps自适应

工作方式：   异步半双工

接    口：   RS232接口和RS485接口，RS232接口可以选择DB9接头或者接线端子

驱动能力：   每个模块最多支持255个RS485设备

工作电源：    +8 ~ 32VDC宽供电范围，内部有防反接和过压保护电路

功率消耗：    小于1W

工作温度：    - 45 ~ +80℃

工作湿度：   10 ~ 90% (无凝露)

存储温度：   - 45 ~ +80℃

存储湿度：   10 ~ 95% (无凝露)

隔离耐压：   RS232与RS485之间3000VDC隔离

接口保护：   RS-485接口15KV ESD保护，并有防雷防浪涌等功能。

外形尺寸：   120 mm  x  70 mm  x  43mm

引脚定义：
