产品选型：

WJ20 - U(A)□  -  □

输入电压或电流信号值                           通讯接口

U1：0-5V           A1：0-1mA                  485： 输出为RS-485接口

   U2：0-10V          A2：0-10mA                 232： 输出为RS-232接口

                   A3：0-20mA

                     A4：4-20mA

   U8：用户自定义     A8：用户自定义

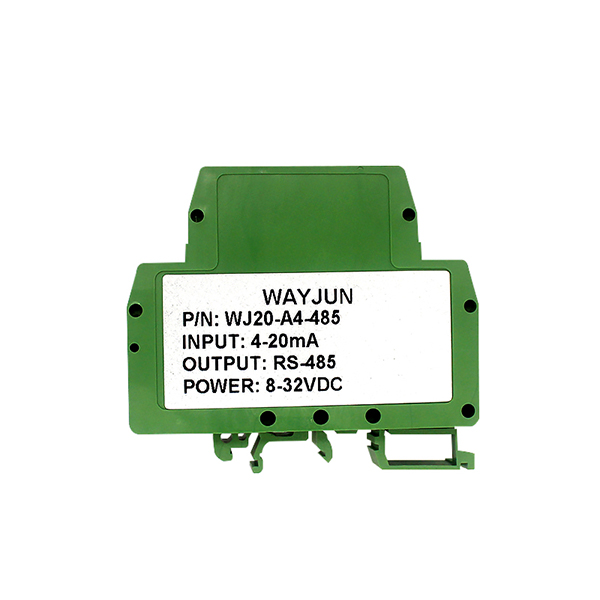

选型举例1： 型号：WJ20-A4-485   表示两路4-20mA信号输入，输出为RS-485接口

选型举例2： 型号：WJ20-U1-232   表示两路0-5V信号输入，输出为RS-232接口

选型举例3： 型号：WJ20-U2-485   表示两路0-10V信号输入，输出为RS-485接口

WJ20通用参数：

(typical @ +25℃，Vs为24VDC)

输入类型：  电流输入 / 电压输入

精    度：  0.1%

温度漂移：  ±50 ppm/℃ (±100 ppm/℃, 最大)

输入电阻：  100Ω (4-20mA/0-20mA/0-10mA电流输入)

            2KΩ (0-1mA电流输入)

            大于200K(5V/10V电压输入)

            大于1MΩ(2.5V以下电压输入)

带    宽：  -3 dB 10 Hz

AD转换速率：  10 SPS   （出厂默认值，用户可发命令修改转换速率。）

               可以通过40204寄存器设置AD转换速率2.5 SPS，5 SPS，10 SPS，20 SPS，40 SPS，80 SPS，160 SPS，320 SPS，500 SPS，1000 SPS。（通道转换速率=AD转换速率/开启的通道数量）

              注：修改转换速率后请重新校准模块，否则测量的数据会有偏差。也可以在订货的时候注明转换速率，我们在产品出厂时按您要求的转换速率重新校准。

共模抑制(CMR)： 120 dB（1kΩ Source Imbalance @ 50/60 Hz）

常模抑制(NMR)： 60 dB （1kΩ Source Imbalance @ 50/60 Hz）

输入端保护： 过压保护，过流保护

通    讯：   协议  RS-485 或 RS-232   标准字符协议 和 MODBUS RTU通讯协议

             波特率（2400、4800、9600、19200、38400、57600、115200bps）可软件选择

地址（0～255）可软件选择

通讯响应时间：100 ms 最大

工作电源：    +8 ~ 32VDC宽供电范围，内部有防反接和过压保护电路

功率消耗：    小于1W

工作温度：    - 45 ~ +80℃

工作湿度：   10 ~ 90% (无凝露)

存储温度：   - 45 ~ +80℃

存储湿度：   10 ~ 95% (无凝露)

隔离耐压：   输入 / 输出  之间：  3KVDC，1分钟，漏电流 1mA

             其中RS-232 / RS-485输出和电源共地。

耐冲击电压： 3KVAC， 1.2/50us(峰值)

外形尺寸：   79 mm  x  25 mm  x  70mm

引脚定义：

表1  引脚定义
