膜盒压力表http://www.china-suke.com/product-yl11.html
型号
精度等级
测量范围 pa
结构特点
接头螺纹
YE-100
2.5
正压 0~1000 1600 2500
径向
M20×1.5
轴向带前边
M20×1.5
YE-150
4000 6000
10000 16000 25000
40000 60000
负压 -1000~0 同正压
正负压
-500~500 -800~800
-1200~1200 -2000~2000
-3000~3000 -5000~5000
-8000~8000 12000~12000
-20000~20000
-30000~30000
YE-100ZT
YE-150ZT
膜盒压力表的工作原理是基于波纹膜盒在被测介质的压力作用下，其自由端产生相应的弹性变形，再经拔杆一齿轮传动机构的传动并予放大，由固定于齿轮轴上的指针逐将被测值在度盘上指示出来。
06
01
2024

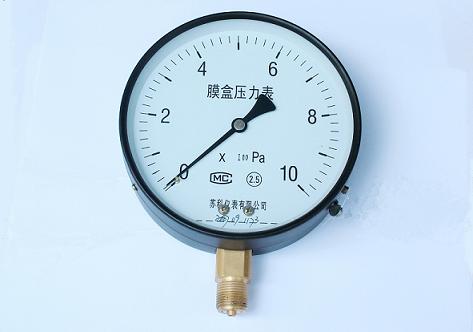

膜盒压力表
来源:[江苏省苏科仪表有限公司]
联系人：何先生
手机：13655238295
电话：0517-86881908
传真：0517-86851869
QQ：425358884
Email：sukeyb@163.com
地址：江苏省淮安市金湖县江苏省金湖县环城西路269号
品牌：苏科
价格：10.00
元/块
供应地：江苏省淮安市
产品型号：YE-100、150
YE-100、150膜盒压力表适用于测量对铜合金不起腐蚀作用，无爆炸危险的微压和负压。气体广泛应用于锅炉通风和气体管道等设备上，膜盒压力表可以就地安装并现场指示。
■ 结构原理
由测量系统(包括接头，波纹膜盒等)，传动机构(包括拔杆机构，齿轮传动机构)，指示部件(包括指针与度盘)和外壳(包括表壳、衬圈和表玻璃)所组成。
YE-100膜盒压力表外形尺寸
YE-150膜盒压力表外形尺寸
