一、设备概括

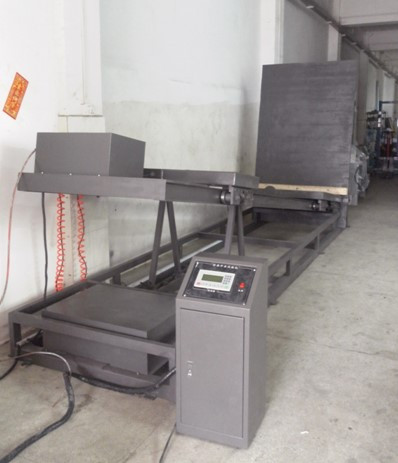

水平斜面冲击试验机也称为斜角冲击试验台，是测试包装物品在运输（如货架的堆叠、电机的滑动、机车的装卸）过程中承受冲击碰撞的能力。标准试验步骤也是重要的过程，在这里我给大家讲述下试验步骤：

       二、水平斜面冲击试验机试验目的

       本试验的目的是为了确定位于顶铺板、垫块、纵梁、纵梁板和底铺板之间的托盘构件抵抗侧向水平冲击的能力。

       三、水平斜面冲击试验机步骤

       1、将一个钢制或高密度硬木制、公称截面尺寸(90±10)m×(90±10)mm、至少与水平斜面冲击试验机托盘边长等长的撞击条固定在挡板上。应保证当台车处于位置时该擅击条的上缘比托盘底面(台车顶面)高15mm。

       2、将托盘放在水平斜面冲击试验机台车上，应保证当托盘的前缘碰撞撞击条时台车和撞击条之间有25mm±5mm的距离。

3、将载荷块放入平面尺寸为(600±50)mm×(800±50)mm的载荷箱中。

利用长度至少与待测托盘铺板长度相等的载荷箱可拆卸支撑板，将载荷箱与载荷扩展板置于托盘顶铺板右侧，借助于载荷扩展板试验载荷分布在距托盘左侧端面100mm以外的顶铺板右侧表面上，且试验载荷中心位于下行运动轨道的中心线上。

水平斜面冲击试验机试验载荷由载荷块、载荷箱和载荷扩展板构成，试验载荷不应包括台车重量。

注：载荷扩展板一般由厚度为18mm-25mm的高强度胶合板制成。水平斜面冲击试验机载荷扩展板用于分胜载荷以使得托盘损坏发生在撞击点处。纸托盘试验一般需要使用载荷扩展板。

       4、将台车和加载托盘沿斜面向上提升至离冲击点L处的预定位置，然后释放。L值的大小根据客户要求自行确定。

       5、记录托盘在X和Y平面的变形量(x和y)以及其他任何损坏情况。应记录沿冲击表面不同位置变形量的变化。

       6、按GBT495-201要求的试验次数重复上述步骤。

       7、以同样的试验步骤沿托盘另一方向的水平轴线进行试验。
