一、设备介绍

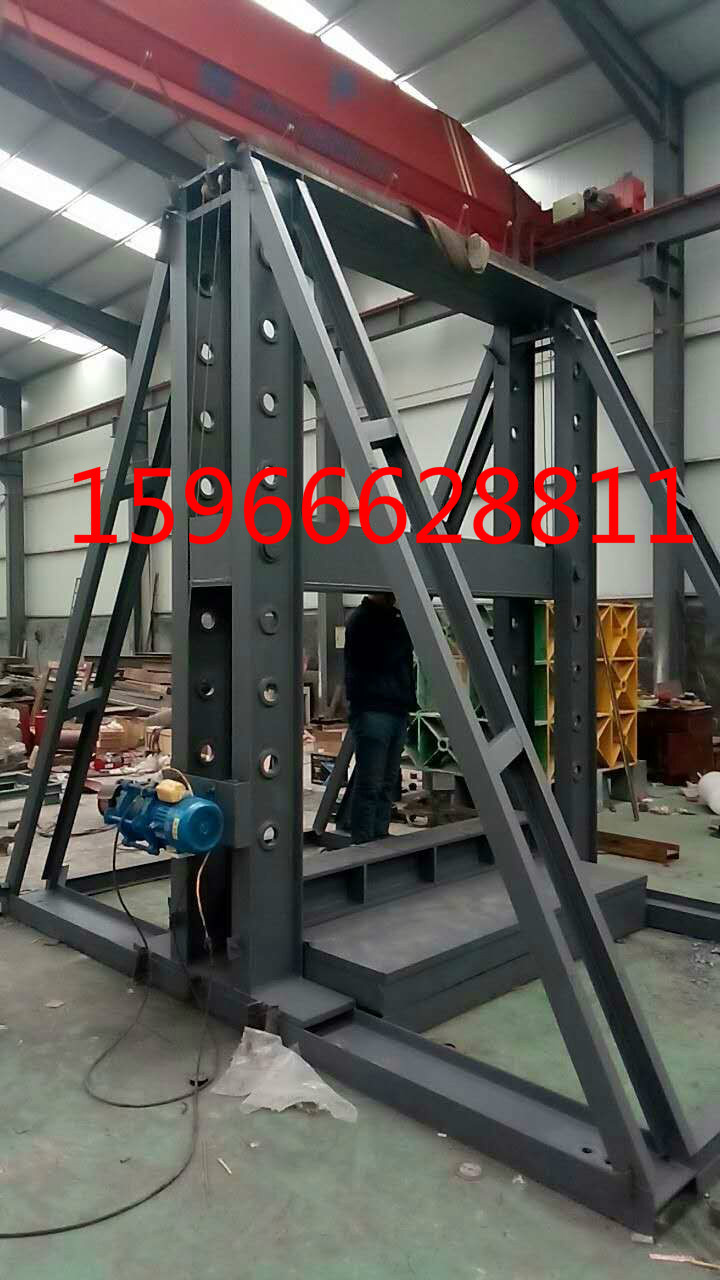

排水管抗压测试设备是由济南旭联仪器设备有限公司自主开发研制，专用于混凝土排水管的内外压检测，由两台机器配套完成，一台排水管内压载荷试验机，一台排水管外压载荷试验机。

       依据标准《混凝土和钢筋混凝土排水管》（GB/T11836-2009）《混凝土和钢筋混凝土排水管试验方法》（GB/T16752-2006）及JCT923-2003《混凝土低压排水管》的规定而研制的综合性成套装置。

       二、外压荷载

1、排水管抗压测试设备采用三点试验法，通过机械压力的传递，试验管子的抗裂荷载和破坏荷载。

试件一个，为整根管或从管体上截取长度不小于1m的圆柱体；自然养护的管龄期不少于28天；蒸汽养护的管龄期不少于14天。

       a)检查设备状况，设备无故障时方可试验；

       b)将试件安置于排水管抗压测试设备的下支承梁上，使管的轴线与两根硬质木梁平行。然后将上支承梁安置于管上，使上、下支承梁与管的轴线平行；

c)开动排水管抗压测试设备油泵，使压板与上支承梁接触，按每分钟不大于5kN/m的加荷速度均匀加荷；

d)按裂缝荷载的加荷速度分级加荷，每级加荷量为裂缝荷载的20%，恒压1min。逐级加荷至裂缝荷载的80%时，观察有无裂缝宽度较小或无裂缝，可继续加荷至裂缝宽芳达到0.2mm，读取裂缝荷载值。

       e)继续按破坏，若未破坏可继续按破坏荷载的10%加荷至破坏荷载，恒压3min，检查破坏情况，如仍未破坏可继续分级加荷至破坏。

       2、管体已经破坏不能继续能受荷载时的荷载值为破坏荷载。5.4.6裂缝荷载和破坏荷载试验记录见表4（略）。5.4.7结果计算

      外压试验荷载值按式（2）计算。………………………………（2）式中：F——总荷载值，kN；

       L——管体圆柱体部分实际受压长度，m；P——试验荷载值，kN/m。

       三、排水管抗压测试设备技术参数1：

       1、加载压力：500KN

       2、油缸行程：150mm

       3、可做max直径：Φ2000mm

       4、加载方式：手动泵

       5、力值显示方式：数显

       三、排水管抗压测试设备技术参数2：

       1、精度等级：1级

       2、试验力分辨率：0.01KN

       3、硬木支撑圆角：R=12.5mm

       4、硬木支撑间距：可调

       5、排水管抗压测试设备机座采用混凝土浇注，与地面平齐，方便各种口型排水管的放入。
