卫生型金属管浮子流量计亦称（卡箍式快装金属管浮子流量计），是采用变面积式测量原理，可对多种流体进行流量测量和控制。该系列流量计主要由连接型快装卡盘、测量管体、锥形浮子及指示器等部分组成，由于配以不同的指示器，可实现现场指针指示、(4～20)mA 模拟信号输出、LCD显示瞬时和累积流量、上下限报警、HART协议通讯、电池供电和隔爆等功能。卫生型金属管浮子流量计广泛应用于食品化工、石油、冶金、电力、环保、医药和轻工等部门对液体的流量测量与自动控制。
卫生型金属管浮子流量计选型表
流量范围
卡箍尺寸
配套管道尺寸
水(20℃)L/h
Φ（mm）
Φ（mm）
25
60～600
50.5
(29/26)×1.5
100～1000
160～1600
250～2500
32
160～1600
50.5
(35/32)×1.5
250～2500
400～4000
550～5500
40
250～2500
50.5
(41/38)×1.5
400～4000
550～5500
50
400～4000
64
(53/50)×1.5
600～6000
1000～10000
65
1000～10000
91
(70/66)×2
1600～16000
2500～25000
80
1600～16000
106
(85/81)×2
2500～25000
3500~35000
100
4000～40000
119
(104/100)×2
5500～55000
http://www.china-tlmk.com/product/llyb/wsxjsgfzllj.htm

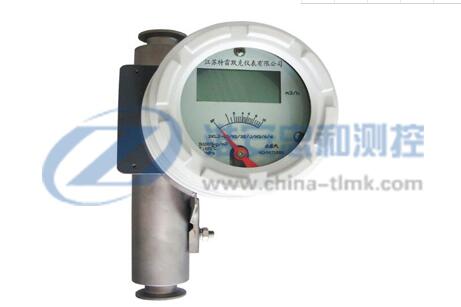

卫生型金属管浮子流量计
关键字：卫生型金属管浮子流量计,金属转子流量计,浮子流量计
.jpg)
一、技术参数
测量范围：水（20℃）60~55000L/h 参见流量表
量程比：标准型1：10
精 度： 1.5级
压力等级： DN25~DN100 PN0.6
特殊型在选型和订货前应与工厂协商
安装形式：垂直安装介质底进上出
压力损失：7kPa-70kPa
介质温度：标准型：-80℃~+200℃
介质粘度： DN25: ＜250mPa.s
DN50~DN100: ＜300mPa.s
环境温度：液晶型-30℃~+55℃
指针型：-40℃~+120℃
连接形式：快装式卡盘
电缆接口：M20×1.5
供电电源：标准型24VDC二线制4~20mA（10.8VDC~36VDC ）
交流型：85~265VAC 50HZ
电池型：3.6V@4AH镍氢电池
报警输出：上限或下限瞬时流量报警
标准型：集电极开路输出（最大100mA@30VDC内部阻抗100 欧）
特殊型：继电器输出（触点容量最大5A@250VAC）
脉冲输出：累积脉冲输出，最小间隔50毫秒
液晶显示：瞬时流量显示数值范围：0~50000
累计流量显示数值范围：0~99999999
防护等级：IP65
防爆标志：本安型iaⅡCT6 隔爆型dⅡBT4
三、产品选型
卫生卡箍式
通径DN（mm）
09
09
2021
卫生型金属管浮子流量计 流量计卖家 金属转子
来源:[淮安忠和测控仪表有限公司]
联系人：何先生
手机：18352329759
电话：05178-86933868
传真：0517-86933869
QQ：1548382478
Email：tlmkyb@163.com
地址：江苏省淮安市金湖县环城西路269号
品牌：忠和测控
价格：面议
元/台
供应地：江苏省淮安市
产品型号：ZHLZ
代号
测量管结构
ZH-LZ50
下进上出
代号
接液材质
R1
0Cr18Ni9Ti
R2
316L
代号
管道口径
DN25
25
DN32
32
DN40
40
DN50
50
DN65
65
DN80
80
DN100
100
代号
指示器形式代码组合
M1
就地指针指示，机械指示瞬时流量
M2
供电型，机械指示瞬时流量，液晶显示瞬时/累积流量
M3
供电型，无机械指示，液晶显示瞬时/累积流量（同M2）
代码
供电方式
无
只限M1指示器
A
220VAC，4~20mA输出
B
电池供电，无输出
C
24VDC，二线制供电，4－20mA输出
D
24VDC，三、四线制供电，4~20mA输出
代号
隔爆标志
i
本安iaCT6方型壳体
d
隔爆Diibt4园壳体
代号
连接形式
WS
卫生型快装卡箍连接
