一、概述

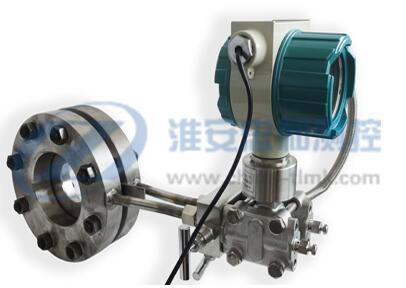

       孔板流量计是差压式流量计的一种节流装置产品，孔板流量计配合各种差压计或差压变送器可对管道中的液体、蒸汽、气体的流量进行测量。孔板流量计节流装置包括标准孔板、环室孔板，喷嘴等。孔板流量计广泛应用于石油、化工、冶金、电力、轻工等部门。
二、测量原理
        当充满管道的流体流经管道内的节流装置时，流体的流束将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力低，于是在孔板流量计节流件前后产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。
       孔板节流装置（孔板流量计）配上差压变送器、压力变送器、温度传感器、流量积算仪或者配上多参量变送器集流量、温度、压力检测功能于一体，能进行温度、压力自动补偿的新一代流量计，其功能强，结构紧凑，操作简单，使用方便。
三、特点
    ▲孔板流量计节流装置结构易于复制，简单、牢固，性能稳定可靠，使用期限长，价格低廉。
    ▲孔板计算采用国际标准计算差压及开孔尺寸与加工。
    ▲孔板流量计应用范围广，全部单相流皆可测量，部分混相流亦可应用。
    ▲标准节流装置无须实流校准，即可投用。
    ▲一体型孔板流量计安装更简单，可直接接差压变送器。
    ▲配套附件a、测量气体、液体时配置-差压变送器、三阀组、流量积算仪。
                        b、测量蒸汽时配置-三阀组、差压变送器、冷凝平衡罐、压力变送器、温度传感器、智能流量积算仪。
                       C、标准孔板配上多参量变送器可以直接显示瞬时流量与累积流量，并带4~20mA输出，组成真正意义上的一体化孔板流量计。
    ▲稳定性高
    ▲量程范围宽 流量比大于10：1
四、技术指标
    ▲高精度：±0.5%（与选用的差压变送器的精度有关）
    ▲高稳定性：优于0.1%FS/年
    ▲高静压：40MPa
    ▲连续工作5年不需调校
    ▲可忽略温度、静压影响
    ▲抗高过压
五、选型

 六、选择孔板流量计需要提供以下参数
1、管道的尺寸、材质
2、被测量的介质名称、特性
3、被测量介质的工作压力、最大、最小压力
4、被测量介质的工作温度、最高、最低温度
5、被测量介质的正常流量、最大、最小流量
6、对与之配套的安装附件的要求
7、现场环境及安装条件是否能够满足孔板流量计的安装？
