KEDLS型 电缆识别仪
一、产品简介
KEDLS型电缆识别仪是根据电力行业的特殊需要而研制的一种专用仪器。电缆识别仪在电力电缆的架设、迁移、维护以及故障处理中用来判别电缆运行状况（即判别是带电运行电缆，还是停运电缆）；判别停电电缆中欲想寻找的电缆；具有判别电缆准确、快速、操作简单、应用范围广等特点。是目前国内同类仪器中技术先进、性能优越的新型仪器。

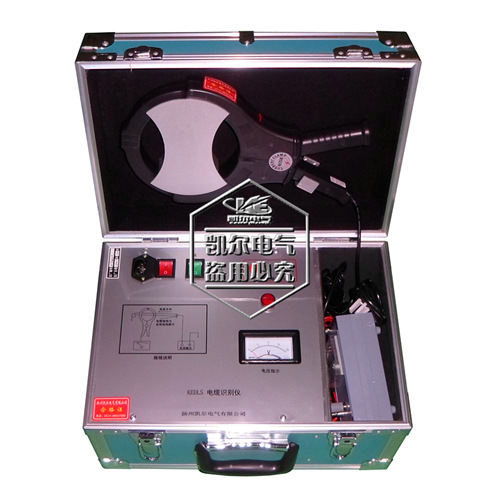

电缆识别仪由信号发生器和接收钳及信号检测器三部分组成，信号发生器主要产生特殊的脉冲调制信号，通过输出线加至停止运行的被测电缆上，用接收钳在现场寻找被测电缆，当接收钳检测器测到施加在电缆上特殊信号时，信号检测器上电表指针与施加信号频率同步摆动，而其它电缆线上检测到的信号则要小很多且方向相反，通过电表指示幅度及方向，很容易判定被测电缆。接收钳及信号检测器同信号发生器联合使用时，可以用于电缆带电状态判别，或辅助寻找电缆短路位置等工作。使用接收钳时，应该用钳口卡住电缆。
二、应用范围及性能指标
1、应用范围：KEDLS型电缆识别仪适用于各种型号电缆中需要寻找的电缆；对于电缆沟、桥架及固定在墙上的电缆尤为方便。
2、性能指标：
信号发生器部分：
（1）电源：AC220V
50Hz
（2）输出功率：1.0KVA
（3）输出方式：间隙调制方式
（4）间隙时间：1～2S
（5）环境温度：-10～45C°
信号检测钳部分：
（1）电源：无
（2）检测电流：5A～40A
（3）检测方式：夹住式、判别方向及大小
（4）钳口：≥140mm，闭合时内径≥120mm
三、仪器特点
1、识别准确无误
2、超大型钳口设计适合各种电缆
3、操作简单明了
4、指示清晰无误判断
5、整套仪器小巧、美观
6、整机工作可靠不怕短路
7、输出大小可调、适合各种测试场合
四、工作原理
本电缆识别仪发射机发射的大功率特殊信号进入所选定的电缆，将接收钳按规定的方向（卡钳上信号接头朝向仪器电流来得方向）夹在所选定的电缆上，则感应的电流脉冲的方向可由信号检测器指针标出且反映的幅度较大。对邻近的其它电缆由于电感或电容耦合，或由于返回电流经过屏蔽层引起的讯号，此时电表指针将反方向摆动，而且能看出其强度也比正确的电缆电流为弱。
06
23
2024
电缆识别仪
来源:[扬州凯尔电气有限公司]
联系人：费先生
手机：18952543435
电话：0514-88557066
传真：0514-88557066
QQ：494022983
Email：yzkedq@163.com
地址：江苏省扬州市宝应县柳堡工业集中区范柳路55号
品牌：凯尔
价格：面议
元/台
供应地：江苏省扬州市
产品型号：KEDLS型
