概述

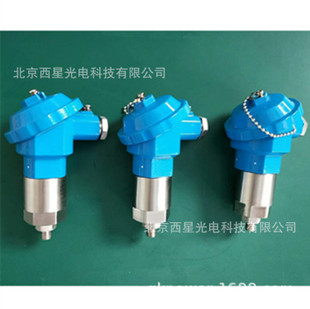

LT0420ZDB防爆式一体化振动速度变送器是检波器发生的电讯号和信号调理电路集成为一体的振动速度变送器, 能从机械本体的振动信号直接转换为4～20mA电流信号输出。输出信号可直接外接PLC、DCS、其他符合通讯协议的检测报警系统。

应用领域

LT0420ZDB

防爆式一体化振动变送器可广泛用于风机、汽轮机组、磨煤机、混泥土搅拌机、船舶主辅机、离心机、采矿机、水泵、隧道挖掘机等旋转机械的轴承振动测量与实时监控并报警。



技术参数

输 入： 24VDC±10%

量 程： 0～100mm/s（速度值/振动烈度）

0～1000μm（位移值/峰峰幅度）

默认0～20mm/s

输 出： 4～20mA（最大负载5000Ω）

频 率 响 应： 10Hz～1OOOHz

自 振 频 率： 4.5Hz～1OHz

精度： 0.1mm（若有更高要求可定制）

测量方向： 水平或者竖直

接线方式： 二线制

运行温度： -40℃～90℃

尺寸： φ35×75mm

安装螺纹： 1.M10×1.5×8mm

2.强磁吸附型

重　　量： 约400g
壳体材质： 不锈钢材质或者铝合金材质

安装说明

先将变送器底部双头螺钉M10×1.5×8螺钉固定在被测点处，然后将变送器在上面拧紧即可。或者更换强磁底座直接吸附在被测体本体上即可



接线说明

红色—接24Vdc电源正端/信号输入端口/4～20ma(+)

蓝色—接24Vdc电源负端/COM端口/4～20ma(-)



注：红色和蓝色导线也是4～20mA输出引线（可直接接入PLC、DCS、采集器、记录仪等控制设备）。连接导线要求有良好的绝缘性能，采用二芯屏蔽电缆。
