一、仪器简介：
二、性能特点：
三、技术参数：
型号：

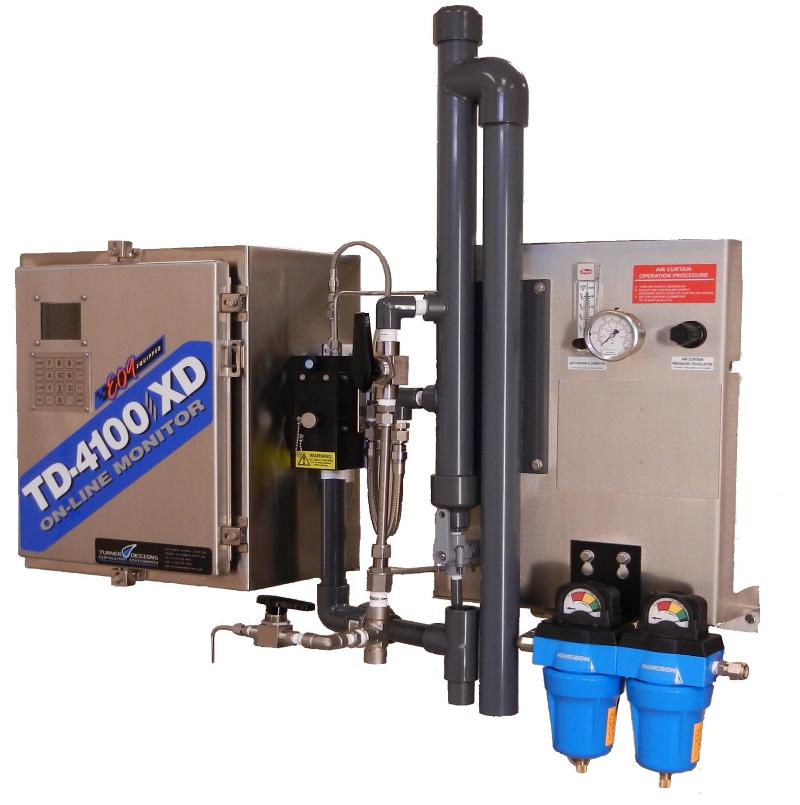

TD-4100XD 在线水中油分析仪 (非防爆版、壁挂式)
检测原理：
紫外荧光法
应用：
凝结水、锅炉给水、一般干净水质、冷却水、入水口保护；如有需要，亦可用于带化学清洁装置的脏水应用
适用油类：
苯系物（BTEX）、苯酚、苯乙烯、氨基二甲苯、电控液压式液体、汽油；
检测范围：
5ppb-500ppm，根据具体油类和水质而不同。
检测下限：
大部分其它碳氢化合物＜50ppb
尺寸、重量：
长1118mm×宽317mm×高1118mm (壁挂式），30 kg
本地显示：
自带本地显示，可显示PPM、PPB浓度或原始荧光信号
控制面板：
外部316不锈钢Touch Pad键盘
电源要求：
90-240VAC，50/60Hz+/-10%, 184W, 1ph (24VDC电源版本可供选配)
管道要求：
给水管：1/2” FNPT, 出水管：1-1/2”FNPT管道
样本入口压力、流量：
＜20psig （138 kPag），7.5-11.5 L/min，（更高压力请咨询工厂）
样本出口压力：
大气压（标准配置），或可选配样本回流泵
加压管道回流：
允许，加样本回流泵
样本温度：
60°C （140°F）（更高温度请咨询工厂）
压缩空气供应：
仪表风0.28-0.57m3/小时（10-20SCFH） （空气压缩机可选）
运行环境温度：
-20-55℃（-4 - 131oF)(加热器或涡流冷却器可选）
流通池特点：
非接触、易入式流通池
校准稳定性：
±2%或更佳， （6个月漂移＜10%)
响应时间：
每秒持续读数，（3秒全量程变化）
校准：
空白/标准溶液校准，（外部方法）相关性校准，非线性校准
现场验证：
配备CheckPoint固体校准样
试剂：
无
警报：
基线、早期、高位警报，系统功能警报、本地显示和声光警报器端口
远程报警输出：
四路用户可设置的、独立保护的干式触点继电器
通讯：
E09用户界面功能，4-20mA输出、500欧姆阻抗，可切换的回路电源和仪器自带电源供电。以太网功能，HART、ModBus协议可选。
诊断：
向继电器及本地显示报告系统故障。
安全：
两种级别的密码保护、仪表箱可上锁。
IP防护等级：
316不锈钢壳、NEMA 4X，IP66。
防爆配件：
一般非危险环境区域（不锈钢外壳，非防爆版）。
维护：
清洁样本系统（1星期或更久一次）、校准检查（2个月或更久一次）、
数据记录器
标配（见E09用户界面功能）
ISO认证：
ISO9001/2008质量体系
四、关于美国特纳：
美国特纳碳氢化合物仪器公司（Turner Designs Hydrocarbon Instruments, Inc.），总部设在美国加州，是在紫外荧光法测油仪领域拥有先进自主技术的水中油分析仪研发生产厂家，拥有全面的产品线和丰富的行业经验，为用户提供水中石油含量检测&监测整体解决方案。
特纳水中油分析仪产品广泛应用于油田、海洋采油平台、FPSO、炼油厂、石化厂、钢铁、煤炭，以及环保环监、水文水利、海洋海事、锅炉特检等用户，以优异的产品性能和专业的售后服务，帮助用户提升石油类水质检测技术。
美国特纳TDHI有全面的产品线，覆盖用户的各种应用要求：
TD-500D：便携式水中油分析仪（实验室常规分析、野外应急监测）；
TD-550、TD-560：便携式&台式二合一 水中油分析仪（实验室常规分析、野外应急监测）；
TD-120：在线水中油分析仪（接触式流通池）；
TD-4100XDC GP：在线水中油分析仪（接触式流通池，非防爆版）；
TD-4100XDC：在线水中油分析仪（接触式流通池，整机正压防爆版）；
TD-4100XD GP：在线水中油分析仪（非接触式流通池，非防爆版）；
TD-4100XD：在线水中油分析仪（非接触式流通池，整机正压防爆版）。
美国特纳Turner Designs仪器公司是全球先进的碳氢化合物分析仪、水中油监测仪的研发、生产公司，在水中油分析仪领域拥有成熟的技术和丰富经验。
TD-4100XD在线式水中油分析仪的不结垢、非接触式流量池，所需的维修保养极少，少至无需进行维修保养。TD-4100XD易于现场校准、有优异的长期稳定性；用户友好型、极低人工维护保养。TD-4100XD内置警报系统和警报继电器、数据能本地显示和远程输出。
1、适用对象：苯系物、苯酚、苯乙烯、氨基二甲苯、电控液压式液体、汽油；
柴油、润滑油、液压油、燃油、原油、气体凝析油。
2、应用领域：冷却水，蒸汽冷凝水，热交换泄漏，金属加工液体浓度控制，脱盐装置、
水源水、河流、湖泊，工业、电力、水力发电废水，舱底水IMO认证；
甲板泄水机，雨水径流，炼油厂废水。
3、检测限：检测下限：柴油在蒸馏水中的近似探测极限值为1ppb；
检测上限：部分油类可高达1000ppm。
新版E09软件界面配置包功能（双监测点/双通道切换&远程软件控制）：
2013年新版E09配置包全线升级了TD-4100系列水中油分析仪，实现了双监测点/双通道自动切换、电脑软件远程查看控制，监测数据自动存储/上传等多项新性能。
具体包括：
（1）、双监测点/双通道自动切换（1台仪器监测2取样点），节省采购/运营成本；
（2）、A/B通道定时自动切换；（当地手动切换、PC远程切换、软件程序自动切换）；
（3）、PC软件远程查看数据、远程控制仪器；
（4）、数据自动存储、上传（至USB&主机&环保单位）；
（5）、A/B通道历史监测数据查询；
（6）、历史数据趋势图查询（在主机显示屏、PC软件、USB均可实现）。
（1）、先进的紫外荧光技术、zui低的检测限：
采用先进的紫外荧光石油类检测技术，具有优秀的灵敏度、jing确度，能监测苯系物、汽油、柴油、原油及各类石油产品，探测范围从1ppb(μg/L)到1000ppm（mg/L）。
（2）、响应速度快、连续的监测：
24小时全天候监测，数据每秒实时响应、上传。不需要任何化学试剂、无需加药处理，不需任何机械操作或对样本进行混合。
（3）、非接触式流量池：（不污染、不结垢、不凝露）
水样下降流入开放式腔室中被探测，不会接触、弄脏或污染光学窗口，减少人工维护；
特有的气帘系统能在潮湿环境或热水应用时保持光学窗口的无雾清晰状态，避免干扰。
新型的EZ-A非接触式流量池更为用户提供了轻松清洁光学窗口、无需拆卸就可从前方
轻松取出更换发射滤光片的便利。
（4）、Bubble Trap除气装置：
能调节样本流，去样本除夹带的气泡（泡沫）、悬浮物、污泥沉淀物等，并在大气压力下传递持续、稳定的样本至非接触流量池中，使检测数据稳定、准确可靠。
（5）、CheckPoint固体校准样：
内置与仪器光学元件匹配的光学材料，用以模拟对石油类的荧光信号的响应，用来检验仪器读数的稳定性。简单方便，插入可用，直观可靠，可作为仪器日常维护、排放故障的有用工具；减少为检验仪器是否正常运行所需配备标准溶液的繁琐操作。
（6）、现场3种校准方式可选：
原始荧光性校准：简单方便，直观显示样本碳氢化合物的变化趋势；
直接校准：直接读出与实验室相对应的石油类浓度；
相关性校准：得出结果是与外部第三种方法等同的碳氢化合物浓度。
（7）、警报种类：
2大类5种警报：样本浓度警报（零值警报、早期浓度警报、高浓度警报）和系统功能警报。
（8）、信号显示、传输：
当地LCD显示屏显示、当地继电器警报（2路）；
远程信号传输：标配4~20mA信号输出；（通信协议：单向HART，Mod Bus可选）。
（9）、防护防爆：
IP等级：IP66防水防尘，美国电气制造商协会标准NEMA 4X；
防爆等级：可为TD-4100加配各级订制的防爆箱。
柴油、润滑油、液压油、燃油、原油、气体凝析油。
（可选ATEX Zone 1,Zone 2，Class 1 Division 1, Class 1 Division 2）
