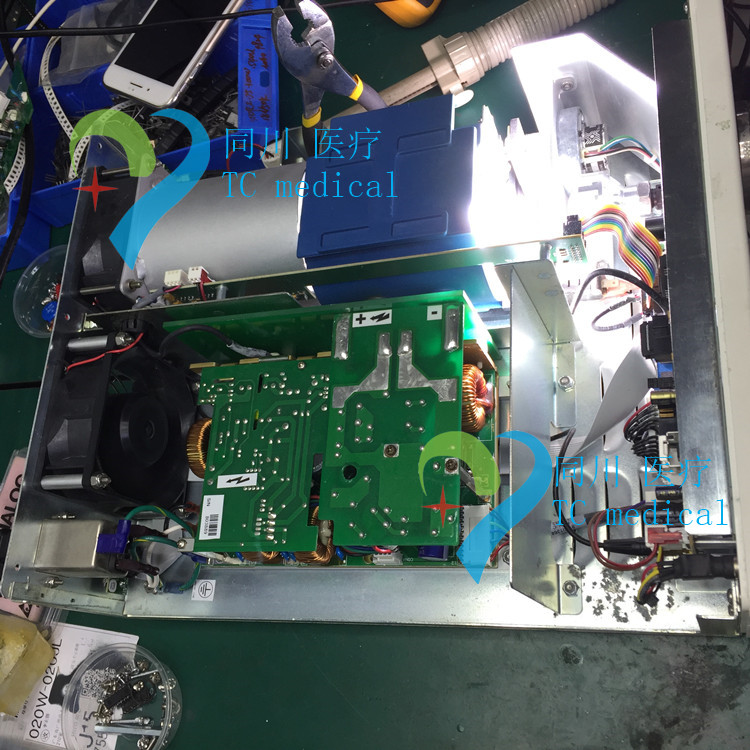

 Smith&nephew施乐辉500XL冷光源维修案例：

故障现象：开机，灯泡不亮

检测结果：电源故障

处理方案：维修电源

维修时效：3个工作日

同川医疗科技--冷光源功能及特点

冷光源具备的基本功能就是产生冷光，再用光导纤维传输到体内，作为内窥镜的光源，为检查治疗体腔内的病变提供光源：为了能够有效观察必须用CO2气泵把CO2经过内镜气道充到体腔内，使其鼓气达到重开体腔的目的，便于对病变观察诊治。

冷光源大体分普通的卤素灯光源和氙灯光源2类。对于150W的卤素灯足够用于观察照像，而光导纤维较细的支气管镜、腹腔镜等要达到更佳的效果，只有用300-500W的氙灯光源。各种光源都具有非球形反射镜面，这种球形反射镜面采用真空镀脱法，镀上多层介质脱以吸收红外线来确保光束端面为冷光不被热破坏，并加装冷却风扇，以确保光源的散热。

STRYKER Q5000光源是STRYKER公司早期的一款250W光源。
电源板的工作原理：其工作方框图如下图一所示。市电220V经EMI电路抑制电网干扰，BR1、C3整流滤波后得到300V直流电压，再由功率因素电路（L4、Q33、D35、C4、U1）提升电压到395V，供高压电路（T3、T4、D14、SG1）升压得到二万多伏的高压，点亮汞灯—HTI250W/22，功率因素、高压电路停止工作。300V直流电压经Q1降压到45V，开关管Q2、Q5和Q3、Q4组成两组通路伦流导通，为汞灯提供后续工作所需的脉冲电压。

故障现象：开机后灯点亮，正常工作一会后自动熄灭，风扇正常，面板显示正常。
分析：1.电源自动保护。开关管工作不正常，过热，温度检测元件动作所至。
      2.主板有元件老化，异常。
维修：1.首先确定故障是出在电源板上还是主板上，用示波品监测J5第3脚（开机控制信号），从开机到灯熄灭控制信号一直都有，证明故障在电源板上。
     2.用温度检测仪各开关管的温度，发现Q1的温度上升很快而且也很高，更换Q1，机器正常工作。再烤机四个多小时也能正常工作。
    总结：在平时维修过程中要注意总结经验，判断故障要注意方法才能正常缩小范围，同时注意检测仪器的应用。

STRYKER X6000光源是STRYKER公司早期的一款300W光源。
  故障现象：开机后大约1分钟，氙灯才能点亮。
  分析与维修：
  1.可能是高压板的故障,高压电容漏电很长时间才能把电压充上来,使放电管放电,击穿氙气点亮氙灯。
  2.主电源板的原因。
  3.用万用表直流档（200V）检测高压板的J1、J2两点的电压，发现此电压刚始很低60多伏，慢慢地升高，最后到160多伏，就听到放电管“啪”一声放电，氙灯点亮。把高压板拆下，电压也是如此慢慢升高。说明故障在电源板上而不是高压板。

5.用万用表直流档（200V）检测D13的负极有高压，而D5的2脚却没有（正常此两脚电压在开机时应大约相等的），应该是FET1没正常工作。用表检测FET1的相关控制元器件发现电感L3的两脚焊盘间时通时不通，用放大镜仔细看原来是有L3的一脚虚焊，加焊后，问题解决，一开机氙灯就点亮。

总结：在平时维修过程中要注意板卡的工作原理分析及检测设备的应用。

同川医疗科技--冷光源维修常见型号

Wolf狼牌：    5132,5131,5124,4251,5123,5138,5142,5162,5161 L .

Storz史托斯： 201315 20,201320 20,201133 20,201331 20,201321 20,201340 20、、

Olympus奥林巴斯：CLV-S20,CLV-S30,CLV-S40,CLV-S45,CLE-145,CLV-160,CLV-260,CLV-260SL,、、

Stryker史塞克：  X6000,X7000,X8000,L9000 and so on

AESCULAP（蛇牌）： Axel300,Axel180

Smith&Nephew(施乐辉)：  500XL,300XL

Viking威京：    3D、

同川医疗科技--冷光源维修案例

施乐辉DYONICS  300XL冷光源氙灯不断闪烁，继电器K1B不断在响，有时能点亮一会又闪烁。

分析：

1.“有时能点亮”证明高压板工作正常，14伏工作电压电路正常。

2．有可能160伏电压不能正常切断，切换电路有故障。

3．有可能氙灯工作电压过低，小于12伏。

检测电流检测电路发现R44阻值偏低，只有10欧（实值为100欧），原来是客户维修时根据自已的经验更换了电阻。因U1（ML4824）的第三脚是检测工作电流的，当R44阻值偏低时U1（ML4824）的第三脚电压会偏高，而使控制输出电压过低。换回100欧的电阻后，工作正常，氙灯正常点亮。
