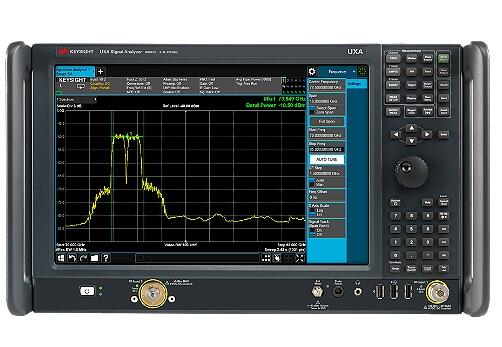

AgilentN9041B信号分析仪
主要特性和功能

表征复杂的毫米波信号：5G、802.11、卫星、雷达

在高达 110 GHz 的频率范围内执行连续扫描

凭借zui低 -150 dBm/Hz（> 50 GHz）的 DANL，可以捕获更低电平的杂散信号

简化对zui新宽带信号的分析：1 GHz 全积分瞬时带宽；使用外部中频输出可达 5 GHz

频率 无

频率选件 90, 110 GHz

zui大分析带宽 1 GHz

带宽选件 25 MHz standard, 40 MHz, 1 GHz

zui大实时带宽 255 MHz

实时带宽选件 255 MHz

1 GHz 时的 DANL -174 dBm

1 GHz 时，10 kHz 频偏处的相位噪声 -135 dBc/Hz

1 GHz 时，30 kHz 频偏处的相位噪声 -136 dBc/Hz

1 GHz 时，1 MHz 频偏处的相位噪声 -147 dBc/Hz

总体幅度精度 ±0.19 dB

三阶截获（TOI），1 GHz 时 +22 dBm

1 GHz 时的zui大三阶动态范围 116 dB

应用——通用

89600 VSA 软件

模拟解调

噪声系数

相位噪声

脉冲

实时频谱分析

应用——蜂窝

GSM/EDGE

LTE/LTE-Advanced

NB-IoT

W-CDMA/HSPA/HSPA+

应用——无线连通性

Bluetooth® (BR/EDR/LE4.2/5.0)

Short Range Communications (ZigBee, Z-Wave)

WLAN 802.11(a/b/g/j/p/n/ac/ad/af/ah/ax)

应用——数字视频 无

性能水平

标准衰减器衰减范围 70 dB

标准衰减器步进 2 dB

100% 截获概率的zui短信号持续时间 3.517 μs

信掩比 > 60 dB 时的可检测信号持续时间 3.33 ns

无杂散动态范围 78 dBc

多域带宽 255 MHz

显示视图

密度

频谱图

密度频谱图

PvT（功率随时间的变化）频谱

PvT（功率随时间的变化）频谱图

PvT（功率随时间的变化）

触发



FMT（频率模板触发）

TQT（时间限定触发）

电平

射频猝发

线路

外置

周期

Density

Density Spectrogram

PvT (Power vs Time)

PvT (Power vs Time) Spectrogram

Spectrogram

使用频率模板触发的应用软件

89600 VSA 软件

实时频谱分析仪

Pulse Measurement Application

2 GHz 时的 DANL，不配备前置放大器 -151 dBm/Hz
