GB-7040T广东工宝工业除湿机抗干扰强

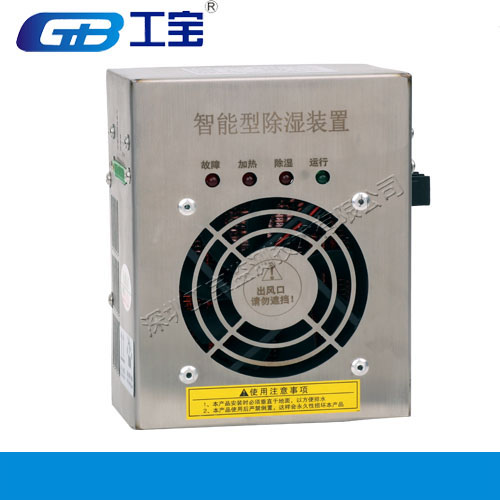

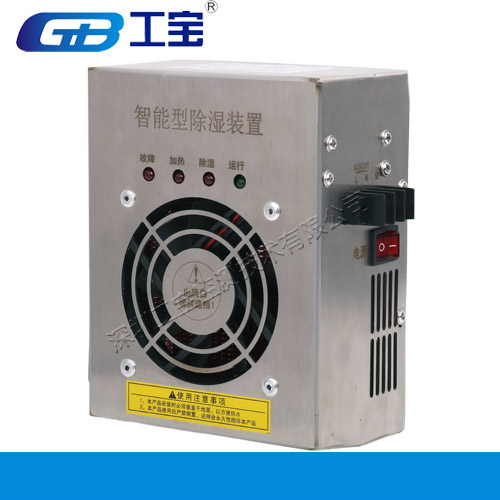

 GB-7040T工业除湿机详见产品实物图：

GB-7040T工业除湿机接线示意图

①运行指示灯；当抽湿装置接通AC/DC220V时，此指示灯频闪；

②除湿指示灯；当抽湿装置正在除湿工作时，此指示灯亮；
③加热指示灯：当外部加热器工作时，指示灯为红灯；
④故障指示灯：指示灯；当抽湿装置不具有RS485通讯时，此灯点亮，表示此时抽湿装置内部故障（风机故障或湿度传感器故障），需联系厂家或返厂维修；当抽湿装置具有RS485通讯时，此灯闪烁表示抽湿装置正在与主控制通讯；
⑤传感器与RS485通讯端子(7位,此端子在右侧面)；该端子为湿度传感器信号输入和RS485通讯端子，具体接线方式如下（见图二）

⑥抽湿装置出风口；出风口前面5cm内不能有遮挡物，否则会影响除湿效果；
⑦抽湿装置出水口；抽湿装置工作时，此出水口会有水流出，请外接10mm的硅胶管把水引流到箱体外部。
⑧抽湿装置安装支架；一台抽湿装置有2个安装支架，安装支架与抽湿装置之间用M4的螺丝连接。
⑨电源输入端子(2位,此端子在左侧面)，具体接线如下（见图三）：
⑩抽湿装置进风口(此左\右侧面和背面都有)，进风口10mm内不能有遮挡物,否则会影响除湿效果。
