工宝牌HLK-400电气接点测温装置

   工宝针对电气设备接点部位由于材料老化、接触不良、电流过载等因素引起的温升过高的故障隐患，开发了能够在线监测到电气接点温度的产品YNT系列电气接点温度在线监测系统装置。该产品采用超低功耗技术的设计、用无线电传数据输技术实现了彻底的电器隔离，具有隔离彻底、安装方便、抗干扰能力强、工作可靠等特点，能很好的解决高电压状态下的温度监测问题。

概述：

   HLK-400电气接点测温装置的数字接口提供了远程微机（PC 机、工控机、PLC）通过其RS-485数字接口来实现对仪表数据采集、现场监测等功能。

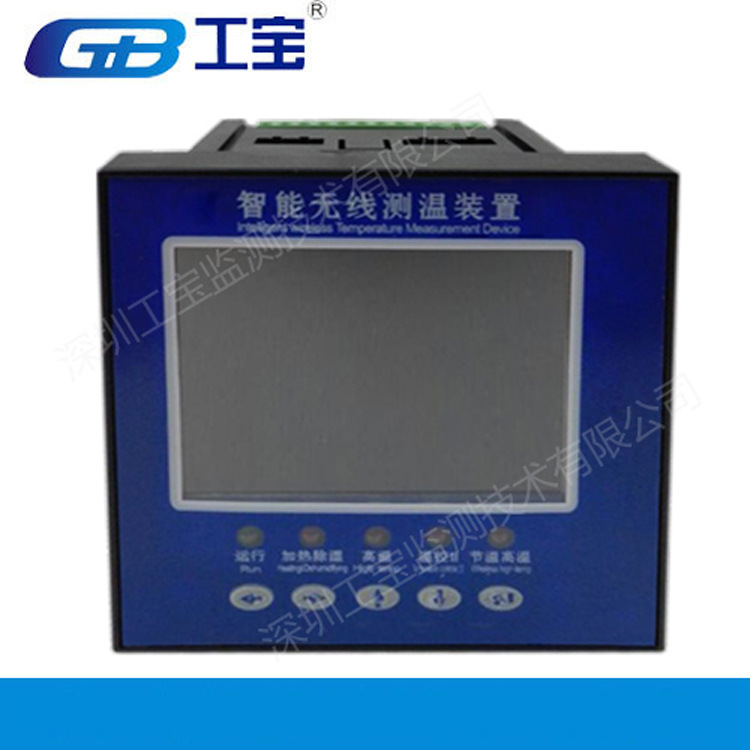

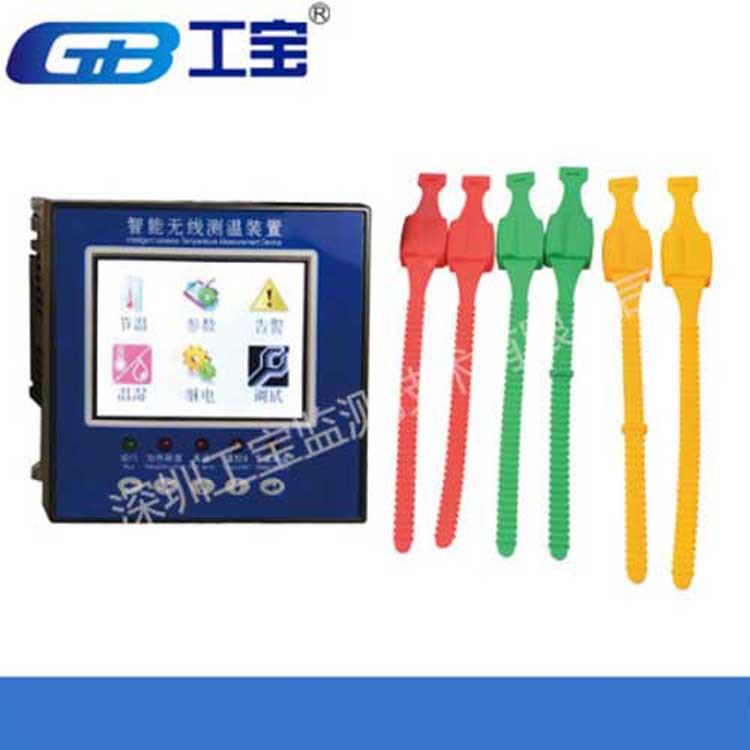

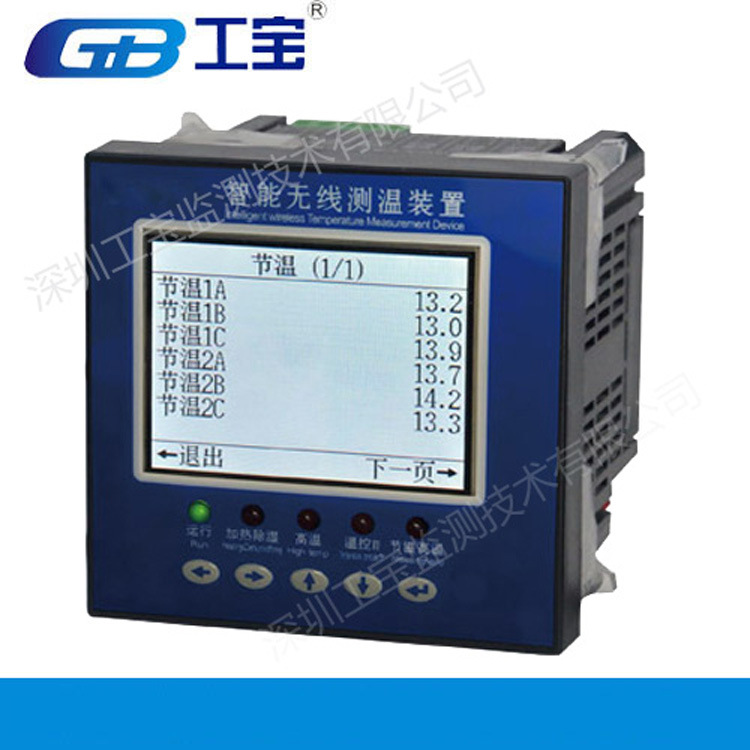

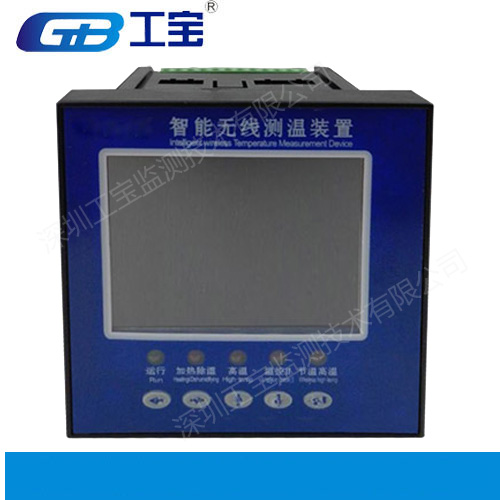

HLK-400电气接点测温装置详见实物图：

同类型号：

HB-98

HB-ZC30

HCH7112

HCWS-12

HCWS-3

HCWS-6

HCWS-9

HD800D

HD-CW

HJW-2000

hzyn-rw6-9500

hzyn-rw9-9300

JZ-CK800

JZ-CW900

K0081

KBT81

KBT82

KBT97

KBT99

KFDHS-200

KFHCW-VA

KFHW-6

KFIRT-3000

KH2600B

KH2800B

KH2900

KH2900A

KH2900B

相关产品：

电气接点无线测温装置

断路器无线测温

电气无线测温

电气接点无线测温

开关柜无源无线测温

无线测温监控器

无源无线测温装置

红外线测温装置

多点测温装置

无线智能测温仪

智能无线测温装置

无线无源测温

有源无线测温

电缆无线测温

回转窑无线测温

技术指标：

1、工作电源：AC220±10％50Hz
2、使用环境：温度-20℃～70℃、相对湿度≤95％RH
3、环境温度测量范围：-55℃～125℃±1℃，无线传感器温度测量范围：0℃～120℃±2℃
4、电池使用寿命：设计为3年，视实际情况而定（可在停电检修时更换电池反复使用）
5、报警输出：3组无源输出
6、环境温湿度控制输出：2组无源输出
7、RS485接口通讯速率：4800、9600可选

通讯接口

A、RS485通讯：
为了与PC机或PLC等上位机连接，本指示器可以提供RS485数字通讯接口，传输距离1000米，联接方式为三线制方式，即A-A、B-B地线根据需要连接。采用MODBUS通讯协议，能对仪表进行读写操作。
B、MODBUS 协议：
接口标准：
1．采用RS-485 数字接口（差分、半双工）。
2．通讯参数：
波特率：9600、4800 可选择
仪表地址：1～247
数据格式：1 位起始位，8 位数据位，1 位停止位
C．通讯协议命令
1、主机命令格式：
从机地址或广播地址（1Byte）+命令字（1Byte）+数据（4Byte）+校验位CRC16（2Byte）
从机地址：1～147（0x01～0x93）
校验位为从机地址、命令字与数据（数据长度与数据本身）的16位循环冗余校验码，C语言的计算方法见附件。
2、从机应答格式：
从机地址（1Byte）+命令字（1Byte）+数据长度（1Byte：n）+数据（nByte）+校验位（2Byte）设置时间命令。
