工宝牌HS200A无线测温器

应用领域

    应用于高压开关柜触头及接点、刀闸开关、高压电缆中间头、干式变压器、低压大电流柜等设备的温度监测。也可适用于大功率电机设备的温度监测和保护。

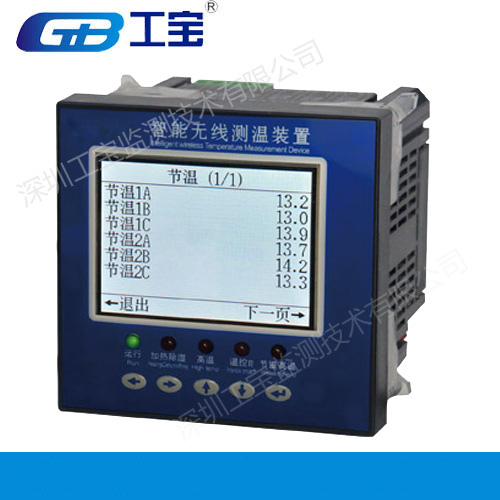

HS200A无线测温器详见实物图：

同类型号：

HB-98

HB-ZC30

HCH7112

HCWS-12

HCWS-3

HCWS-6

HCWS-9

HD800D

HD-CW

HJW-2000

hzyn-rw6-9500

hzyn-rw9-9300

JZ-CK800

JZ-CW900

K0081

KBT81

KBT82

KBT97

KBT99

KFDHS-200

KFHCW-VA

KFHW-6

KFIRT-3000

KH2600B

KH2800B

KH2900

KH2900A

KH2900B

相关产品：

电气接点无线测温装置

断路器无线测温

电气无线测温

电气接点无线测温

开关柜无源无线测温

无线测温监控器

无源无线测温装置

红外线测温装置

多点测温装置

无线智能测温仪

智能无线测温装置

无线无源测温

有源无线测温

电缆无线测温

回转窑无线测温

HS200A无线测温器电磁兼容性(EMC)

电气连接
19、20、21、22接温湿度传感器（19蓝、20绿、21红、22黑）；
15、16、17、18接无线接收器（15绿、16蓝、17黑、18红）；
13、14接RS485通讯线（13接B、14接A）；
7、8接超限控制（无源接点）；     9、10接报警控制（无源接点）；
11、12接预警控制（无源接点）；   3、4接环境温度控制（无源接点）；
5、6环境湿度控制（无源接点）;   1、2接AC220V电源（1中性线、2接相线）。
B、主机安装方式
嵌入式安装。
C、关于无线温度传感器
无线温度传感器由调制盒和感温头组成，它安装要求：
将无线测温传感器安装在靠近温度监测点附近的母排上面，用自M4自攻螺丝将温度传感器固定点固定在被测温点附近，并用扎带进行紧固捆扎以防强烈振动造成脱落和移位。
D、关于无线数据收发器
无线数据收发器通过四芯导线和主机连接，采用RS485的通信协议。无线温度传感器发出的实时监测点的温度数据，通过无线数据收发器进行采集后供主机读取，它起中转数据的作用。通常情况下，由于开关柜的外壳有屏蔽电磁场的作用，所以无线数据收发器应与无线温度传感器安装在同一个开封闭空间内。无线数据收发器可以用两颗螺丝固定在仪表室内，如果仪表室与其它隔室封闭比较严，无线信号无法达到仪表室时，无线数据收发器就必须安装在无线温度传感器所在的隔室内。
