一、用途 FW－2型高负压瓦斯采取器，适用于抽放瓦斯管路系统，采集负压状态下瓦斯气样的专用工具。

二、技术参数 取气负压：0～-85Kpa 重 量：1.3㎏

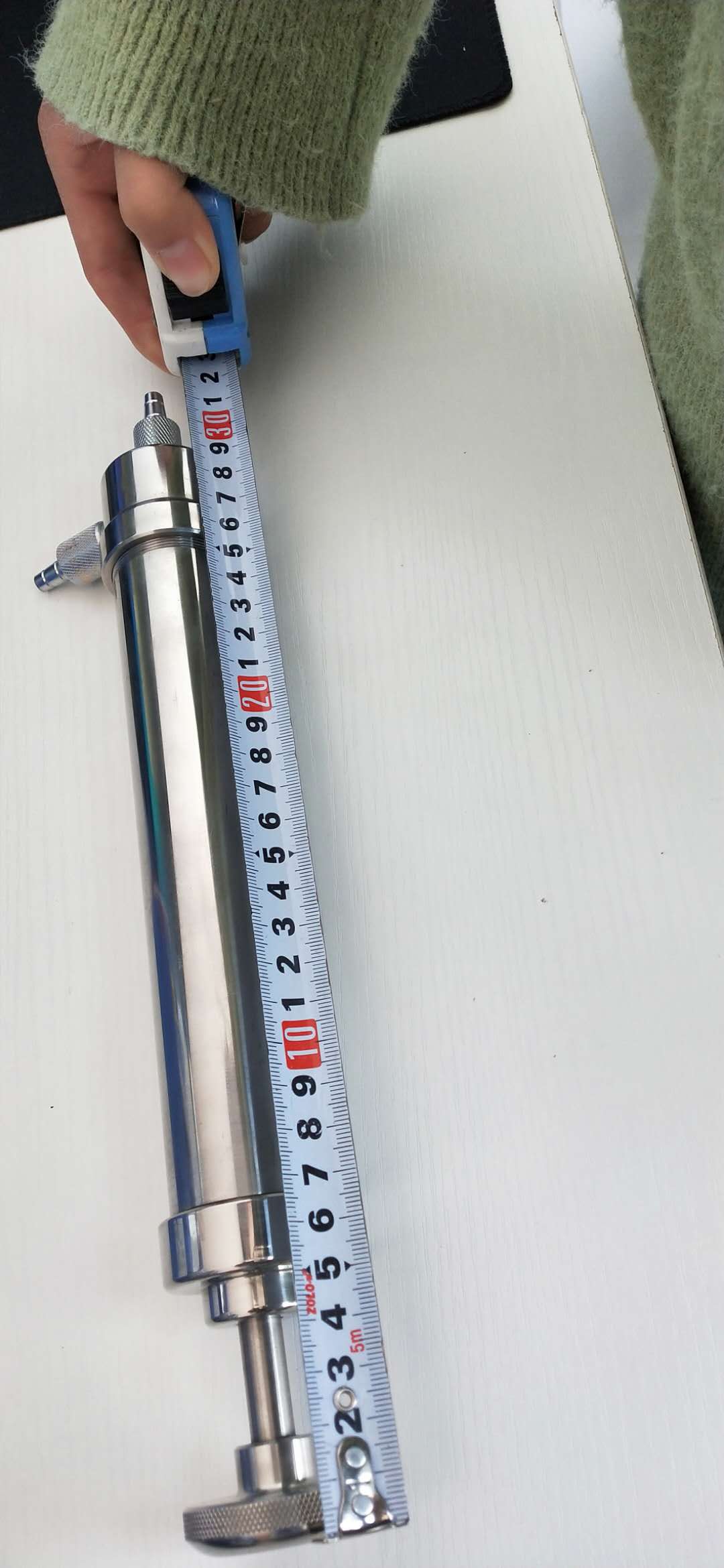

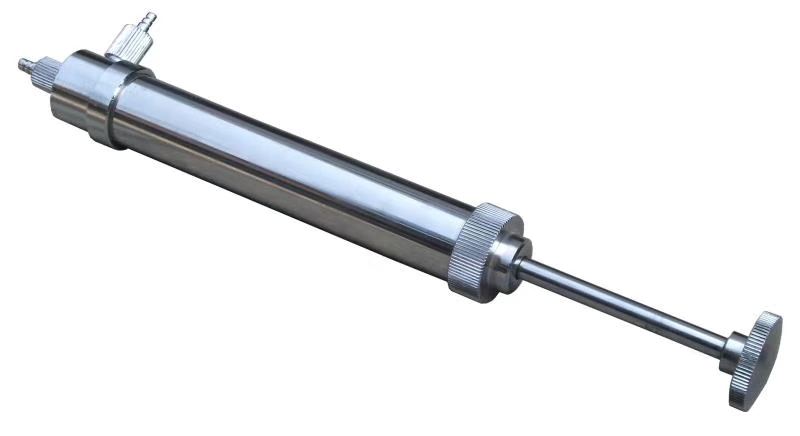

三、结构 本采取器由进气接头、出气接头、胶塞阀、芯阀、拉杆、活塞、气筒及密封圈等部件组成（见图1）。

四、使用方法

1、 采取气样前，应将采取器侧面进气接头与孔板流量计入口端测量嘴连接；顶端出气接头与瓦斯检定器         连接。

2、 抽气时，侧面进气接头内的胶塞阀自动打开，高负压瓦斯流入气筒内。

3、 打气时，应快速推动活塞，促使顶端出气接头内芯阀打开，侧面进气接头内的胶塞阀自动关闭，瓦斯流入到高浓度瓦斯检定器内，由此测得瓦斯浓度。

五、使用注意事项

1、 使用前，检查胶塞阀是否密封，若有破损漏气，应及时更换。

2、 芯阀上乳胶管应与铜芯长度大致相等。

3、 活塞与气筒定期用凡士林油涂抹，以防锈蚀。

产品介绍：

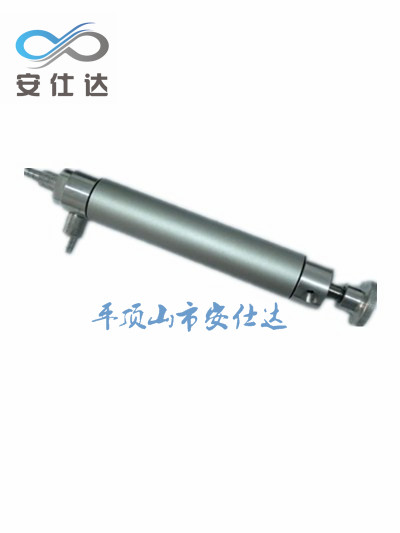

FW-3高负压瓦斯采取器适用于抽放瓦斯管路系统，是采集负压状态下瓦斯气样的专用工具。

技术特点：采样量50ml,质轻工作携带方便，使用操作简便。

采气容量：50ml

规  格：235×60×30mm

材    质：铝合金

重 量：约0.38kg
